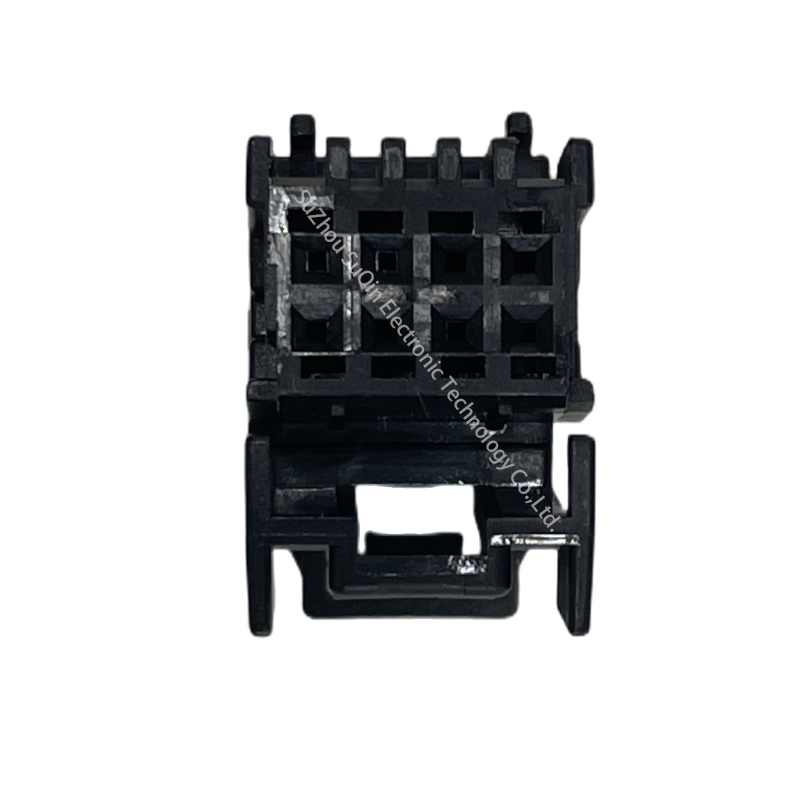

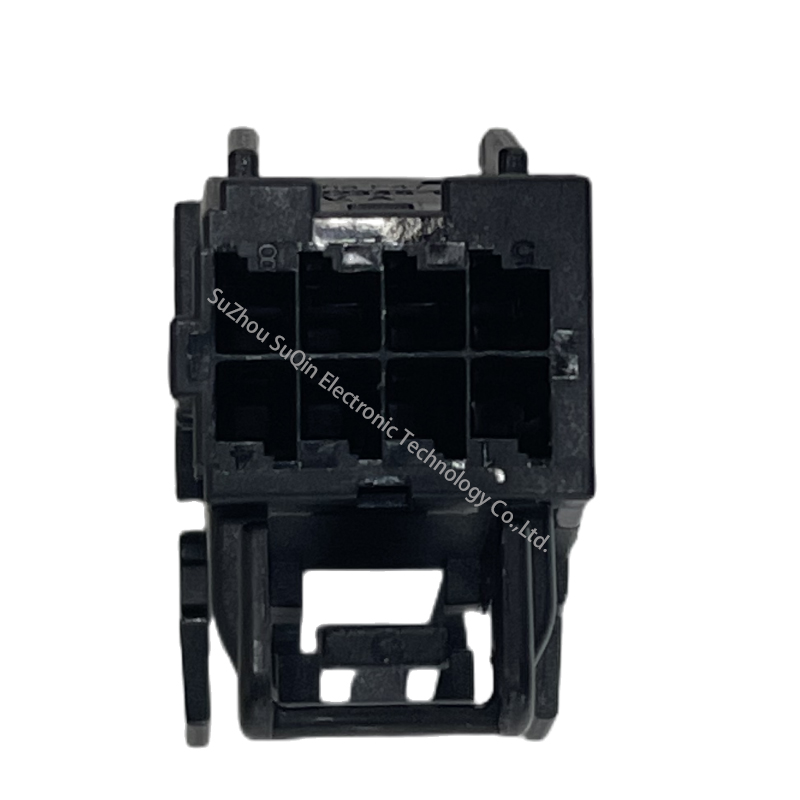

2322346-1 Automobil-Steckverbindergehäuse Buchse TE | 0,63-mm-Pin-Gehäuse
Kurze Beschreibung:
Modellnummer: 2322346-1
Marke：TE
Typ: ADAPTER
Anwendung: Automobil
Geschlecht: Weiblich
Material:Kunststoff
Farbe: Schwarz
Form:Rechteckig
Eigenschaft:Autoanschluss
Produktdetails
Produkt-Tags
Original TE Connectivity kaufen 2322346-1 0,63-mm-(0,025-Zoll)-Stiftgehäuse für männliche Kontakte. Hochdichter Leiterplattensteckverbinder für die Automobilindustrie, zweireihig, ausgelegt für bis zu 105°C. Zuverlässige Signalübertragung für Fahrzeugelektronik.
Datenübersicht
| Attributkategorie | Technische Spezifikation |
| Marke | TE Connectivity |
| Modell / Teilenummer | 2322346-1 |
| Steckverbinder- & Gehäusetyp | Gehäuse für männliche Kontakte (Stecker) |
| Anzahl der Reihen | 2 |
| Steckverbinderbreite | 0,63 mm [0,025 Zoll] |
| Steckverbindersystem | Kabel-zu-Platine |
| Steckverbinderform | Rechteckig |
| Kontaktart | Pin |
| Verbindungsausrichtung | Mit (polarisiert) |
| Betriebstemperatur (Maximal) | 105 °C [221 °F] |
| Montagetyp | Kabelbefestigung (frei hängend) |
| Verpackungsmethode | Karton |
Produktdetails
| Konstruktions- & Designpräzision | Betriebliche Zuverlässigkeit & Sicherheit | Strategischer Wert für Modulentwicklung |
| Ultrakompaktes 0,63-mm-Stiftschnittstellengehäuse | Speziell entwickelt für hochdichte Automobilanwendungen, die minimalen Platz für Signalführung erfordern. | Platzsparend: Ermöglicht die Entwicklung kleinerer, leichterer elektronischer Steuergeräte (ECUs), ohne die Signalkapazität zu beeinträchtigen. |
| Rechteckiges zweireihiges Gehäuse | Verfügt über eine präzise rechteckige Geometrie mit internen Ausrichtungsführungen für korrektes Kuppeln. | Hochdichte Konnektivität: Unterstützt mehrere Stromkreise auf kleinem Raum – ideal für komplexe Leiterplattenverbindungen in modernen Fahrzeugen. |
| Hochleistungs-PBT/Polymer-Konstruktion | Hergestellt aus automobilgeeigneten Materialien, die dauerhaften Temperaturen bis zu 105°C (221°F) standhalten. | Thermische Stabilität: Gewährleistet gleichbleibende elektrische Leistung und Gehäuseintegrität in Fahrzeuginnenräumen oder Armaturenbrettern, die Temperaturschwankungen ausgesetzt sind. |
| Integrierte Ausrichtungsmerkmale für das Kuppeln | Entwickelt mit polarisierenden Strukturen, um Fehlverbindungen während des Installationsprozesses zu verhindern. | Fehlervermeidung (Poka-Yoke): Reduziert die Montagezeit und verhindert versehentliche Beschädigungen der Pins, wodurch die Gesamtkosten der Qualität für Kabelbaumhersteller gesenkt werden. |
Unser Vorteil
● Markenversorgung Diversifikation,
Bequemer One-Stop-Einkauf
● Deckt ein breites Spektrum an Bereichen ab
Automobil, Elektromechanik, Industrie, Kommunikation usw.
● Vollständige Informationen, schnelle Lieferung
Zwischenstufen reduzieren
● Guter After-Sales-Service
Schnelle Reaktion, professionelle Antwort
● Originale Echtheitsgarantie
Unterstützung bei Fachberatung
● After-Sales-Probleme
Stellen Sie sicher, dass die importierten Originalprodukte echt sind. Bei Qualitätsproblemen wird innerhalb eines Monats nach Erhalt der Ware gelöst.
F1: Welche Kontakte sind mit dem Gehäuse 2322346-1 kompatibel?
A: Dieses Gehäuse ist ausgelegt für 0,63 mm (.025 in) männliche Kontaktstifte. Für optimale Leistung und Passgenauigkeit empfehlen wir die Verwendung von TE Connectivity Standard-Terminals der 0,63-mm-Serie, die für Ihren spezifischen Leiterquerschnitt geeignet sind.
F2: Ist das 2322346-1 für den Einsatz im Motorraum geeignet?
A: Dieser Steckverbinder ist für Temperaturen bis zu 105°C und ist ein nicht versiegelt Gehäuse. Es ist hauptsächlich für Anwendungen im Fahrzeuginnenraum (Kabine, Armaturenbrett oder Infotainment) oder geschützte Umgebungen vorgesehen. Wenn Sie eine Verbindung im Motorraum benötigen, kann eine abgedichtete MX150- oder ähnliche Serie erforderlich sein.
F3: Wie hilft die Ausrichtungsfunktion beim Zusammenbau?
A: Die 2322346-1 enthält polarisierende Rippen, die es nur ermöglichen, den Steckverbinder in der richtigen Ausrichtung mit dem Board-Header zu verbinden. Dieses “Poka-Yoke”-Design verhindert verbogene Pins und sorgt jedes Mal für eine zuverlässige elektrische Verbindung.
