Amphenol HVC2P28FS104 Automobilstecker 2-adriger Stecker mit Kunststoffhülle
Kurze Beschreibung:
-
Hersteller: Aptiv (ehemals Delphi)
-
Teilenummer: HVC2P28FS104
-
Serien: HVC 280 (Hochspannungsstecker)
-
Anzahl der Positionen: 2 Position
-
Geschlecht: Weiblich (Steckverbinder)
-
Strombelastbarkeit: Bis zu 40A (abhängig vom Kabelquerschnitt)
-
Betriebsspannung: Bis zu 600V – 1000V DC (typisch für die HVC-Serie)
-
Sicherheitsmerkmale: Integrierter HVIL (Hochspannungs-Interlock-Schleife)
-
Abschirmung: 360° EMI/RFI-Schirmung für Signalintegrität
-
Versiegelung: IP67 / IP6K9K (verbunden)
Produktdetails
Produkt-Tags
Shop Aptiv HVC2P28FS104 HVC 280 Serie. Hochleistungsfähiger 2-poliger weiblicher Hochspannungsstecker mit integriertem HVIL und EMI-Schirmung. Geeignet für EV/HEV-Stromanwendungen. IP67-geschützt und robustes Design.
Datenübersicht
| Attribut | Spezifikation |
| Marke | Aptiv (ehemals Delphi) |
| Teilenummer | HVC2P28FS104 |
| Serie | HVC 280 |
| Steckertyp | Buchsengehäuse |
| Anzahl der Positionen | 2 |
| Geschlecht | Weibliche Buchse |
| HVIL-Unterstützung | Ja (integriert) |
| Spannungsbewertung | 600V – 1000V DC |
| Nennstrom | ~40 Ampere (abhängig vom Kabel) |
| Mating Pin Durchmesser | 2,8 mm |
| Gehäusematerial | Thermoplastischer Hochtemperaturkunststoff |
| Dichtungs Schutz | IP67 / IP6K9K |
| Betriebstemperatur | -40°C bis +125°C |
| Farbe | Orange (Standard-Hochspannungskennzeichnung) |
Unser Vorteil
| Produkteigenschaften | Ingenieurvorteile | Kundenbenefits |
| Integriertes HVIL-Design | Verfügt über eine interne Hochspannungs-Interlock-Schleife, die die Schaltung trennt, bevor die Kontaktstelle berührt wird. | Erhöhter Arbeiterschutz: Schützt Techniker und Endbenutzer vor Hochspannungsfunken während Wartungsarbeiten oder bei unbeabsichtigtem Trennen. |
| 360° EMI/RFI-Schirmung | Bietet vollständigen elektromagnetischen Störschutz durch robuste interne Metallabschirmung. | Stabile Systemleistung: Stellt sicher, dass kritische Fahrzeugsteuerungssignale nicht durch hochleistungsstarken elektrischen Rauschen unterbrochen werden, was für die Stabilität von ADAS und ECU entscheidend ist. |
| IP67/IP6K9K-verschlossene Gehäuse | Verwendet fortschrittliche Silikondichtungen und einen robusten Verriegelungsmechanismus, um das Eindringen von Wasser und Staub zu verhindern. | Zuverlässiger Betrieb in rauen Umgebungen: Ideal für Unterfahrzeug- oder Motorraumpositionen, in denen Wasserstrahlen unter Druck und Straßensalz üblich sind. |
| Kompakte HVC 280 Bauform | Entwickelt für hohe Stromdichte innerhalb eines minimierten physischen Gehäuses im Vergleich zu Standard-Industrieanschlüssen. | Leicht & Platzsparend: Hilft OEMs, das Fahrzeuggewicht zu reduzieren und die Batteriedichte zu maximieren, ohne die Stromversorgung zu beeinträchtigen. |

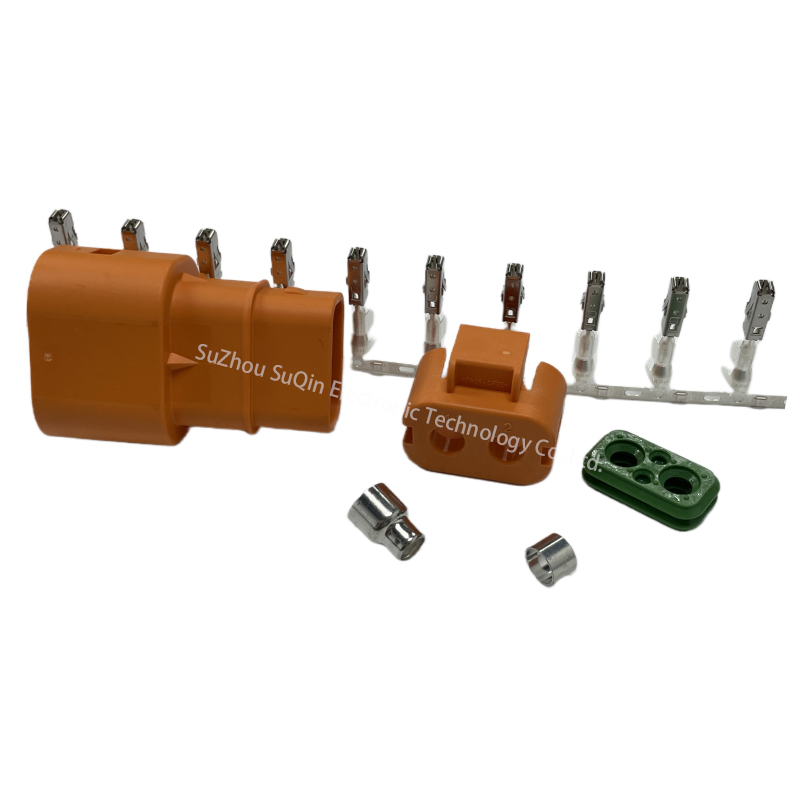

Produktbilder
Anwendungen
Transport, Festkörperbeleuchtung, Automobil, Haushaltsgeräte, Industrielle Automatisierung.
Wozu dient ein Stecker?
In elektrischen Geräten leitet der Stecker hauptsächlich Signale, führt aber auch Strom und verbindet Signale.
Stecker sind einfacher zu spezialisieren hinsichtlich Arbeitsteilung, Teileaustausch, Fehlerbehebung und Montage. Aufgrund ihrer härteren und zuverlässigeren Eigenschaften werden sie in verschiedenen Geräten häufig verwendet.
Unser Vorteil
● Markenversorgung Diversifikation,
Bequemer One-Stop-Einkauf
● Deckt ein breites Spektrum an Bereichen ab
Automobil, Elektromechanik, Industrie, Kommunikation usw.
● Vollständige Informationen, schnelle Lieferung
Zwischenstufen reduzieren
● Guter After-Sales-Service
Schnelle Reaktion, professionelle Antwort
● Originale Echtheitsgarantie
Unterstützung bei Fachberatung
● After-Sales-Probleme
Stellen Sie sicher, dass die importierten Originalprodukte echt sind. Bei Qualitätsproblemen wird innerhalb eines Monats nach Erhalt der Ware gelöst.
Die Bedeutung von Steckern
Jede elektronische Ausrüstung enthält eine Vielzahl von Steckern. Derzeit machen größere Ausfälle wie Betriebsstörungen, Verlust elektrischer Funktionen und sogar Abstürze aufgrund fehlerhafter Stecker mehr als 37% aller Geräteausfälle aus.
F1: Wird der HVC2P28FS104 mit den HVIL (High Voltage Interlock) Pins geliefert?
A: Ja, der HVC2P28FS104 ist so konzipiert, dass er HVIL-Pins aufnehmen kann. Dies stellt sicher, dass der Niederspannungskontrollkreis beim Trennen vor den Hochspannungsanschlüssen unterbrochen wird, was eine kritische Sicherheitsanforderung für EV-Zusatzsysteme ist.
F2: Welche Kabelgrößen sind mit diesem Anschluss kompatibel?
A: Dieses Modell ist für abgeschirmte Hochspannungskabel von 2,5mm² bis 6,0mm². Für maximale Stromleistung (bis zu 40A) empfehlen wir die Verwendung von 6,0 mm² mehradrigem, abgeschirmtem Automobilstandardkabel.
F3: Was bedeutet die Suffix “Code 104”?
A: Das “104” weist auf eine spezifische Mechanische Schlüsselung und Farbkennzeichnung. hin. Dies verhindert, dass der HVC2P28FS104 versehentlich in einen falschen Stecker derselben Serie (z.B. Code 101 oder 102) eingesteckt wird, was in Fahrzeugen mit mehreren HV-Zusatzleitungen wesentlich ist.
