JST S03B-XASK-1(LF)(SN) 3-poliger Winkelstecker | 2,5 mm XA-Serie
Kurze Beschreibung:
-
Hersteller: JST (Japan Lötfreie Anschlüsse)
-
Teilenummer: S03B-XASK-1(LF)(SN)
-
Serien: XA-Serie (Sicherer Verriegelungstyp)
-
Anzahl der Positionen: 3 Position
-
Steigung: 2,50 mm (0,098″)
-
Ausrichtung: Winkel / Seiteneinführung
-
Montagetyp: Durchgangsloch (Mit Leiterplattenverriegelung)
-
Verriegelungstyp: Sicherer Verriegelungsrampen
-
Nennstrom/Nennspannung: 3A / 250V AC/DC
-
Material: Glasgefülltes PA66 (UL94 V-0)
Produktdetails
Produkt-Tags
Shop JST S03B-XASK-1(LF)(SN). Ein 3-poliger, 2,5 mm Pitch-Rechteckstecker mit Gehäuse aus der XA-Serie. Merkmale sichere Verriegelungsrampe und Leiterplattenverschlüsse für Hochvibrations-PCB-Anwendungen. 3A/250V bewertet.
Datenübersicht
| Attributkategorie | Technische Spezifikation |
| Hersteller | JST Vertriebs America Inc. |
| Vollständige Teilenummer | S03B-XASK-1(LF)(SN) |
| Steckverbinder-Serie | XA (Sichere Verriegelung) |
| Positionen | 3 Pins |
| Steckabstand (Kupplung) | 2,50 mm |
| Montagewinkel | Winkel / Seiteneinführung |
| Abschlussart | Löten (Durchkontaktierung) |
| Nennstrom | 3 A (AC/DC) |
| Spannungsbewertung | 250 V (AC/DC) |

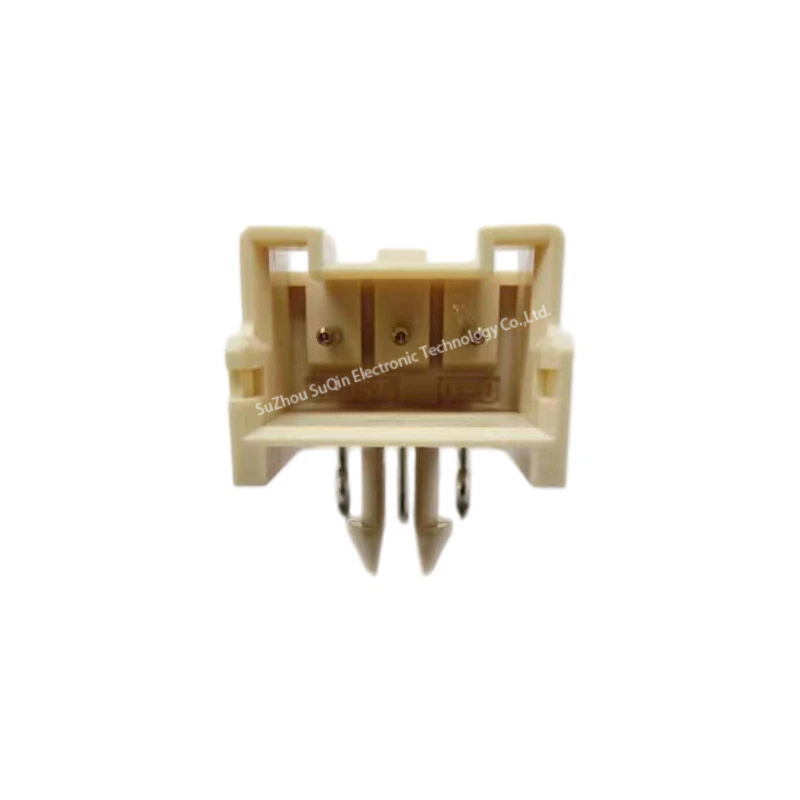

| Kontaktmaterial | Kupferlegierung (verzinnt) |
| Gehäusematerial | Polyamid (PA66), Glasgefüllt |
| Farbe | Natur (Off-White) |
| Brandklassifizierung | UL94 V-0 |
| Betriebstemperatur | -25°C bis +85°C |
Produktdetails
| Ingenieurtechnische Merkmale & Spezifikationen | Technische & Montagevorteile | Strategische Geschäftsvorteile |
| Rechteckiger Winkel (Seitenanschluss) Profil | Montiert parallel zur Leiterplatte, reduziert die vertikale Freiraumhöhe für Verkabelung erheblich. | Kompaktes Produktdesign: Ermöglicht die Entwicklung schlanker elektronischer Geräte und flacher Steuerkästen, die modernen Miniaturisierungstrends entsprechen. |
| Integrierte sichere Verriegelungsrampe | Bietet eine starke mechanische Verriegelung, die absichtliche Kraft zum Trennen erfordert. | Hochvibrationszuverlässigkeit: Sichert null unbeabsichtigte Trennungen in industriellen Maschinen oder Haushaltsgeräten, was die Wartungs- und Garantie kosten erheblich reduziert. |
| Mechanische Leiterplattenverriegelungsfunktion | Enthält eine integrierte Schnappverriegelung, die den Stecker während des Lötprozesses stabilisiert. | Verbesserte Produktionsausbeute: Verhindert, dass der Stecker während des Wellenlötens kippt oder angehoben wird, und sorgt so für gleichbleibende Qualität und reduzierte manuelle Nacharbeit auf Montagelinien. |

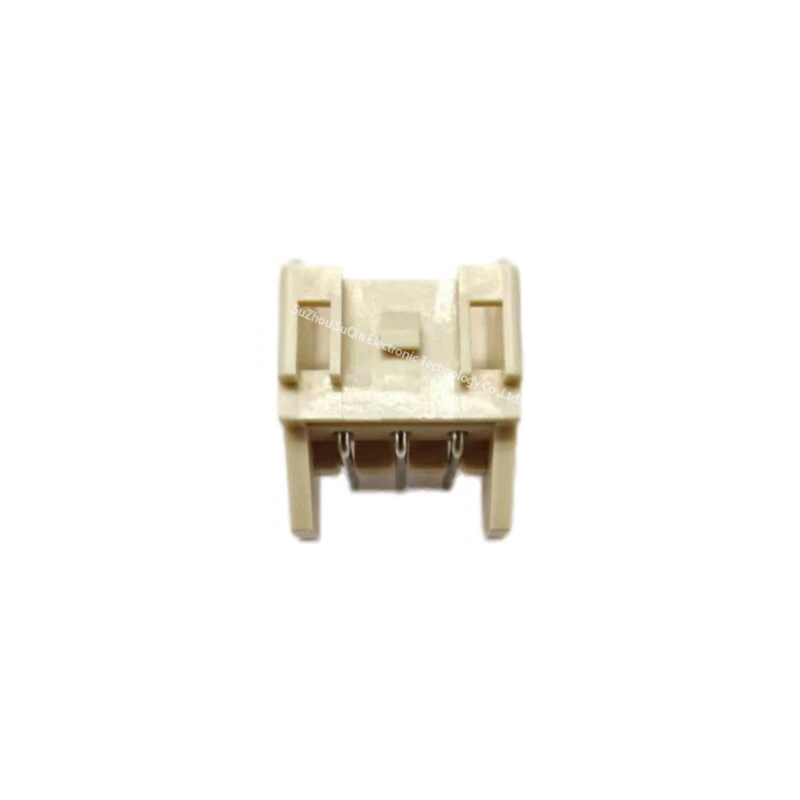

| Gehäuse mit 4-Wand-Abdeckung | Schützt die 3 männlichen Pins vollständig vor Biegen oder Kontamination während der Handhabung. | Verbesserte Komponentenlebensdauer: Minimiert das Risiko von Pinschäden oder Kurzschlüssen durch unsachgemäße Verbindung, und sorgt für langfristige Systemverfügbarkeit und Sicherheit. |
Unser Vorteil
● Markenversorgung Diversifikation,
Bequemer One-Stop-Einkauf
● Deckt ein breites Spektrum an Bereichen ab
Automobil, Elektromechanik, Industrie, Kommunikation usw.
● Vollständige Informationen, schnelle Lieferung
Zwischenstufen reduzieren
● Guter After-Sales-Service
Schnelle Reaktion, professionelle Antwort
● Originale Echtheitsgarantie
Unterstützung bei Fachberatung
● After-Sales-Probleme
Stellen Sie sicher, dass die importierten Originalprodukte echt sind. Bei Qualitätsproblemen wird innerhalb eines Monats nach Erhalt der Ware gelöst.
Q1: Wie hilft die “Board Lock”-Funktion im Montageprozess?
A: Die S03B-XASK-1 Verfügt über eine mechanische Board Lock, die vor dem Löten in die Leiterplatte einrastet. Dies hält den Stecker perfekt ausgerichtet und verhindert, dass er sich während des Wellenlötprozesses verschiebt oder schwebt, was bei Standard-Rechtecksteckern ein häufiges Problem ist.
Q2: Ist dieser XA-Serie-Stecker kompatibel mit Standard-XH-Serie-Kabelgehäusen?
A: Nein, die XA-Serie Verwendet einen 2,50 mm Raster mit einem speziellen sicheren Verriegelungsmechanismus, während die XH-Serie 2,50 mm ist, aber eine Reibungssicherung verwendet. Um eine sichere Verbindung und die entsprechenden IP-/Vibrationsschutzklassen zu gewährleisten, müssen Sie die passenden JST XA-Serie weiblichen Gehäuse (z.B. XAP-03V-1).
Q3: Kann dieser Stecker in hochvibrierenden Automobilumgebungen eingesetzt werden?
A: Obwohl hauptsächlich für Industrie- und Unterhaltungselektronik entwickelt, ist sein Verriegelungsrampe und abgedecktes Design viel vibrationsresistenter als Standardstecker. Es wird häufig in Anwendungen wie Fabrikautomation und Haushaltsgeräten verwendet, bei denen Zuverlässigkeit unter Stress entscheidend ist.
