تی کانکتیویتی 5-316501-1 | محفظه دوشاخه ۴ پین Power Double Lock | طبیعی

توضیح کوتاه:

تولیدکننده: TE Connectivity / AMP
شماره قسمت: 5-316501-1
سری: قفل دو قلو قدرت (PDL)
تعداد موقعیت ها: ۴ پین (تک ردیف)
فاصله (خط مرکزی): 3.96 میلی‌متر [.156 اینچ]
ولتاژ نامی: ۳۰۰ VAC
جنس محفظه: نایلون ۶/۶ (رنگ طبیعی)
قابلیت اشتعال: دارای استاندارد UL 94V-0 و GWT ۷۵۰°C (بدون شعله)
نصب: نصب کابل (آویزان آزاد)
کاربرد: توزیع برق / لوازم خانگی

جزئیات محصول

برچسب‌های محصول

خرید اصل از TE Connectivity 5-316501-1 بدنه‌های دو قفله برق (PDL) با دوشاخه ۴ پین. فاصله پین ۳.۹۶ میلی‌متر، نایلون ۶/۶ با استاندارد UL 94V-0، مطابق با آزمون سیم درخشان (GWT). توزیع برق با قابلیت اطمینان بالا.

مروری بر داده‌ها

دسته‌بندی ویژگی‌ها	مشخصات فنی
برند	TE Connectivity / AMP
مدل / شماره قطعه	5-316501-1
نوع کانکتور و محفظه	پلاگ (بدنه برای ترمینال‌های زنانه)
سیستم کانکتور	سیم به سیم / سیم به برد
تعداد موقعیت‌ها / قطب‌های برق	4
تعداد ردیف‌ها	1
فاصله (خط مرکزی)	3.96 میلی‌متر [.156 اینچ]
ولتاژ عملیاتی	۳۰۰ VAC
مواد بدنه	نایلون 6/6
امتیاز مقاومت در برابر آتش	UL 94V-0
امتیاز سیم‌نور	۷۵۰ درجه سانتی‌گراد (بدون شعله)
دمای عملیاتی	-30°C تا +105°C

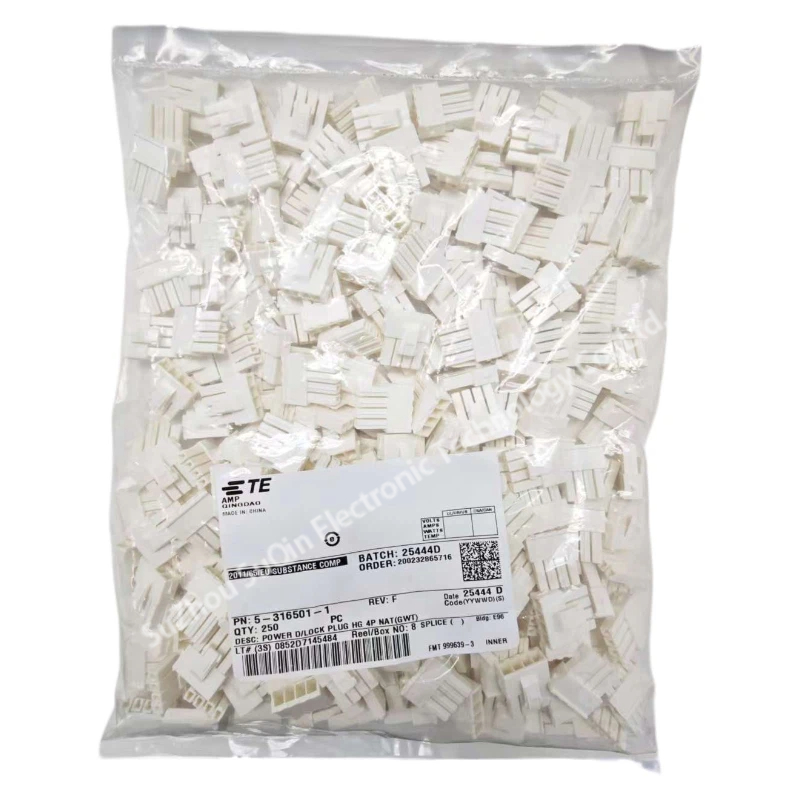

تعداد بسته‌بندی	۲۵۰ عدد / بسته

جزئیات محصول

ایمنی مواد و مقاومت در برابر شعله	یکپارچگی مکانیکی و قابلیت اطمینان	کارایی و انعطاف‌پذیری در نصب
دارای گواهینامه آزمون سیم درخشان (GWT) ۷۵۰ درجه سانتی‌گراد	مهندسی شده با نایلون ۶/۶ با عملکرد بالا برای عبور از استانداردهای سختگیرانه ایمنی ۷۵۰ درجه سانتی‌گراد بدون شعله.	ایمنی برتر: خطرات آتش‌سوزی را در لوازم خانگی و تجهیزات صنعتی به حداقل می‌رساند و انطباق با مقررات جهانی (UL 94V-0) را تضمین می‌کند.
طراحی دو قفله برق (PDL)	دارای مکانیزم قفل نیمه‌داخلی که از نیمه‌نصب شدن ترمینال و جدا شدن تصادفی جلوگیری می‌کند.	مقاومت در برابر لرزش: اتصالی ایمن و دو لایه فراهم می‌کند که حتی در کاربردهای برقی با لرزش بالا، پیوستگی مدار را حفظ می‌کند.
فاصله مرکزی (پچ) ۳.۹۶ میلی‌متر	طراحی فاصله بهینه، ایزولاسیون الکتریکی کافی برای مسیرهای سیگنال ولتاژ بالا ۳۰۰ ولت AC را فراهم می‌کند.	سازگاری استانداردسازی شده: ادغام بدون مشکل در سیستم‌های توزیع برق ۳.۹۶ میلی‌متری استاندارد صنعتی و چیدمان‌های سیم به برد را تسهیل می‌کند.
ساختار ارگونومیک بدنه دوشاخه	طراحی شده با ضامن فشاری خارجی برای اتصال شهودی و جداسازی آسان در زمان تعمیر و نگهداری.	قابلیت سرویس‌دهی: فرآیند مونتاژ را تسریع می‌کند و خستگی تکنسین را کاهش می‌دهد، که در نهایت هزینه کل مالکیت را برای تولید انبوه کاهش می‌دهد.

مزیت ما

● تنوع تأمین برند،
خرید آسان و یک‌جا

● پوشش دامنه وسیعی از زمینه‌ها
خودرو، برقی-مکانیکی، صنعتی، ارتباطات و غیره

● اطلاعات کامل، تحویل سریع
کاهش لینک‌های واسطه‌ای

● خدمات پس از فروش خوب
پاسخ سریع، پاسخ حرفه‌ای

● گارانتی اصل و معتبر
پشتیبانی از مشاوره تخصصی

● مشکلات پس از فروش
اطمینان حاصل کنید که محصولات اصلی وارداتی اصل هستند. در صورت وجود مشکل کیفیت، ظرف یک ماه پس از دریافت کالا حل خواهد شد.

سوال ۱: پسوند “GWT” برای 5-316501-1 چه معنایی دارد؟

A: “GWT” مخفف آزمایش سیم درخشان. است. این کانکتور مطابق با استانداردهای ایمنی IEC 60335-1 است، یعنی می‌تواند آزمایش سیم درخشان ۷۵۰ درجه سانتی‌گراد را بدون ایجاد شعله تحمل کند. این ویژگی آن را برای لوازم خانگی بدون نظارت مانند ماشین لباسشویی و یخچال مناسب می‌سازد.

سوال ۲: کدام ترمینال‌ها را باید با این محفظه پلاگ ۴ پین استفاده کنم؟

A: این 5-316501-1 برای جای دادن ترمینال‌های مادگی Power Double Lock (PDL). طراحی شده است. اطمینان حاصل کنید که ترمینالی را انتخاب می‌کنید که با سایز سیم خاص شما (AWG) مطابقت دارد تا یکپارچگی جریان بالا و رتبه‌بندی ۳۰۰ ولت حفظ شود.

سوال ۳: آیا می‌توانم این کانکتور را برای کاربردهای سیم به برد استفاده کنم؟

A: بله. اگرچه برای سیستم‌های سیم به سیم رتبه‌بندی شده است، اما معمولاً با هدرهای PDL با گام ۳.۹۶ میلی‌متر روی PCB برای انتقال پایدار برق سیم به برد جفت می‌شود، به شرطی که هدر جفت‌شونده نیز از سری Power Double Lock باشد.
