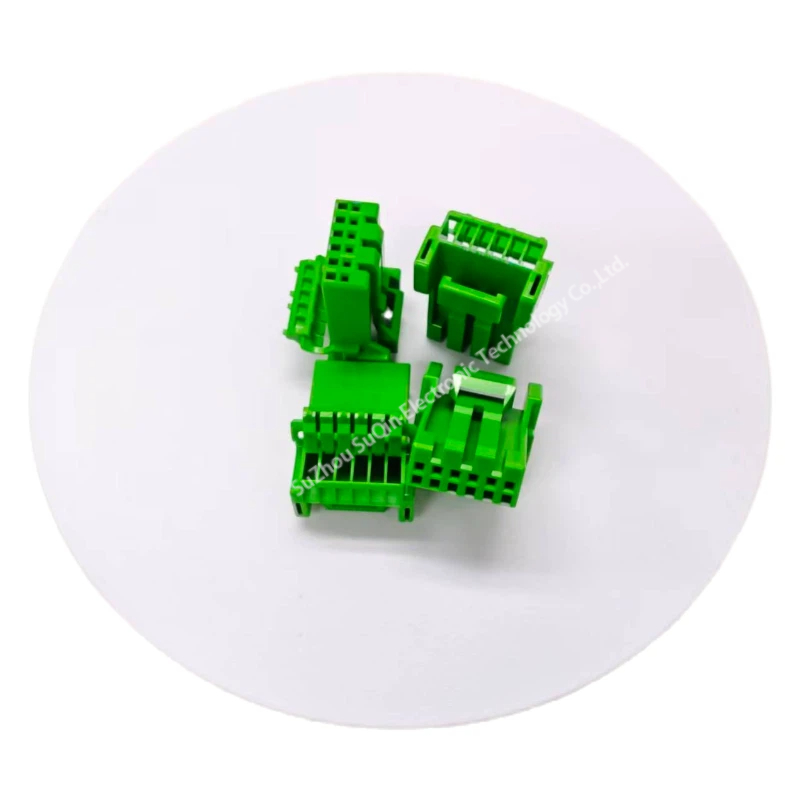

JAE IL-AG5-6S-S3C1 6ピン シングルローワイヤー メスハウジング | 2.5mm グリーン
短い説明：
- メーカー： JAE（日本航空電子工業）
- 品番： IL-AG5-6S-S3C1
- シリーズ： IL-AG5シリーズ（防水なし）
- ポジション： 6ピン（シングルロウ）
- ピッチ： 2.5 mm (0.098 in)
- 性別： リセプタクル（メスソケットハウジング）
- 色： グリーン
- ワイヤゲージ範囲： 18 AWGから22 AWG
- 定格電流： 3 A
- ハウジング素材： 高級PBT（ポリブチレンテレフタレート）
商品詳細
商品タグ
JAEショップ IL-AG5-6S-S3C1. IL-AG5シリーズの6ピン、2.5mmピッチの緑色のメスソケットハウジング。耐久性のあるPBT構造で信頼性の高い自動車用信号接続を実現。.
データ概要
| 属性 | 仕様 |
| ブランド | JAEエレクトロニクス |
| 部品番号 | IL-AG5-6S-S3C1 |
| シリーズ | IL-AG5 |
| ポジション数 | 6 |
| 列数 | 1列 |
| ピッチ（センターライン） | 2.5 mm (0.098 in) |
| 性別 | メスソケットハウジング |
| 端子スタイル | 圧着 |
| 取り付けスタイル | ケーブル取り付け / フリー ハンギング |
| 定格電流 | 3 A |
| 定格電圧 | 250 VAC（標準） |
| 動作温度範囲 | -40°Cから+85°C |
| ハウジング素材 | PBT |
| 色 | グリーン |
| 単位重量 | 0.073オンス（2.08グラム） |
製品詳細
| 製品の特徴 | エンジニアリングの利点 | 顧客のメリット |
| シングルロウ 2.5mmピッチ | 高密度配線のための標準2.5mm間隔の直線的な6ピンレイアウトを特徴とします。. | コンパクトな空間利用: ダッシュボード裏やインテリアコンソール配線に最適で、横方向のスペースが限られている場合でもハーネスのスリムなプロファイルを確保します。. |
| 高視認性の緑色ハウジング | 複雑な配線組み立て時に視覚的に識別しやすい特徴的な緑色コーディングを採用。. | エラーゼロの取り付け: 技術者が複数のコネクタの中から正しい結合インターフェースを迅速に識別できるようにし、誤結合や再作業を大幅に削減。. |
| PBT（ポリブチレンテレフタレート） | 高品質なPBTから成形されており、優れた絶縁特性と熱安定性を提供。. | 長期信号の整合性： 耐熱性（-40°Cから+85°C）および化学的に安定なシェルを提供し、端子の歪みや信号干渉から保護します。. |

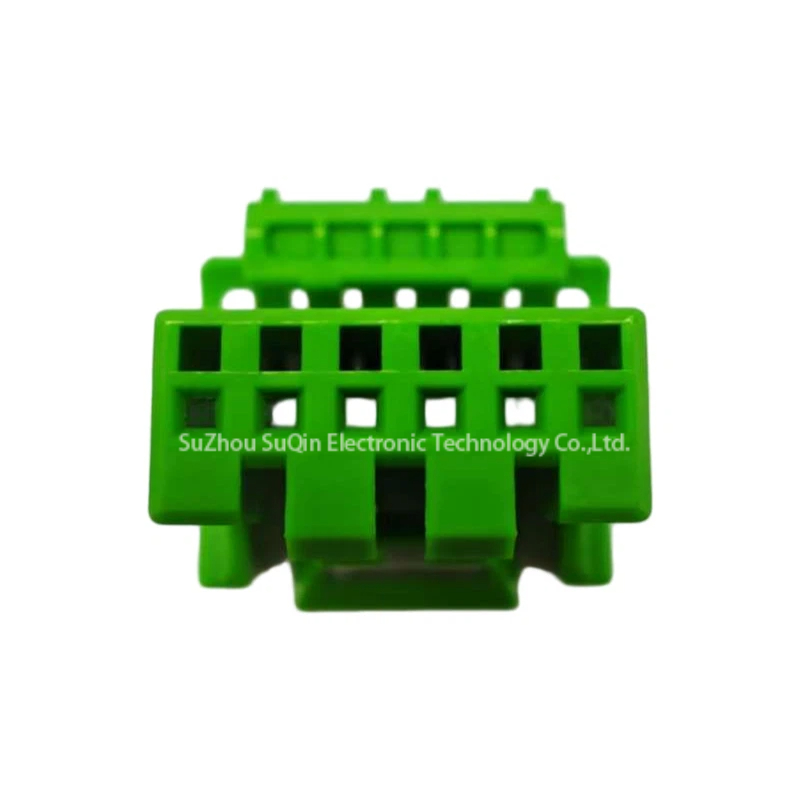

| ポジティブロッキングメカニズム | 統合された摩擦ロックを備え、接続時に聴覚と触覚で「クリック」音を提供します。. | 耐振動信頼性： 車両の絶え間ない振動にもかかわらず、6ピン接続が完全に接続された状態を維持し、不定期な電力やデータの損失を防ぎます。. |
私たちの強み
● ブランド供給の多様化、
便利なワンストップショッピング
● 幅広い分野をカバー
自動車、電気機械、産業、通信など
● 完全な情報、迅速な配送
中間リンクを削減
● アフターサービス良好
迅速な対応、専門的な返信
● 正規品保証
専門的な相談をサポート
● アフターサポートの問題
輸入純正品が正規品であることを保証します。品質に問題があれば、商品受取後1ヶ月以内に解決します。
Q1：IL-AG5-6S-S3C1と他のIL-AG5ハウジングの主な違いは何ですか？
A: 主な違いは 色（緑） と 位置数（6ピン）. です。JAEは、同じ車両ハーネス内の異なる回路（電源と信号など）を技術者が区別しやすくするために、IL-AG5シリーズで異なる色を使用しています。.
Q2：この緑色の6ピンハウジングに対応する端子はどれですか？
A: このハウジングは、 JAE IL-AG5 シリーズのメスソケット端子. 。対応するワイヤーゲージは 18 AWGから22 AWG. です。端子は別途購入する必要があります。.
Q3：IL-AG5-6S-S3C1は防水ですか？
A: いいえ、IL-AG5シリーズは 防水ではない コネクタシステムです。ダッシュボードクラスター、室内照明、制御スイッチなどの屋内自動車用途に特化しており、湿気にさらされることは想定されていません。.
