راهنمای نهایی برای اتصالات و ترمینال‌های سیم برق: انواع، کاربردها و انتخاب‌ها

آیا با نادیده گرفتن اهمیت اتصالات و ترمینال‌های سیم برق?

در معرض خطر شکست سیستم قرار می‌گیرید.

این یک اشتباه رایج است. اما همانطور که هر مهندس باتجربه‌ای می‌داند، صحت کل مدار شما به شدت به کیفیت.

انتهای سیم‌ها.

در این پست، شما هنر اتصال را فرا خواهید گرفت. از اتصالات پایه‌ای اتصالات پیچشی کانکتورهای فشرده‌سازی, تا درجه صنعتی ، ما نوع‌های دقیق, کاربردها, و انتخاب معیارهایی که برای اطمینان از ایمنی و قابلیت اطمینان نیاز دارید را بررسی می‌کنیم.

حدس نزنید. با دقت اتصال را شروع کنید.

بیایید مستقیم وارد موضوع شویم.

۱. مقدمه: نقش حیاتی اتصالات سیم برق در مدارهای مدرن

۱.۱ اتصالات سیم و اهمیت آن‌ها چیست؟

در دنیای پیچیده الکترونیک‌های مدرن،, اتصالات سیم برق نقش سیستم عصبی حیاتی را ایفا می‌کند، فاصله بین منابع قدرت، جریان‌های داده و اجزای عملکردی را پل می‌زند. یک کانکتور تنها یک لوازم جانبی غیرفعال نیست؛ بلکه یک رابط مهندسی دقیق است که قابلیت اطمینان کل سیستم را تعریف می‌کند. چه از رابط‌های Board-to-Board (BTB) برای بردهای مدار چاپی با چگالی بالا یا راه‌حل‌های Wire-to-Board (WTB) برای کابل‌کشی داخلی، این اجزا امکان طراحی مدولار، ساده‌سازی فرآیند تولید و تسهیل نگهداری مؤثر را فراهم می‌کنند.

در سوکین، ما درک می‌کنیم که کارایی یک دستگاه الکترونیکی به شدت به صحت اتصالات آن وابسته است. از هدایت‌کننده‌های پین استاندارد تا کانکتورهای پیچیده FPC/FFC, ، راه‌حل مناسب اتصال تضمین‌کننده انتقال سیگنال بی‌وقفه و تحویل قدرت مقاوم است. بدون این لینک‌های حیاتی، فناوری‌های پیشرفته در خودرو، اتوماسیون صنعتی و الکترونیک مصرفی به طور مؤثر عمل نخواهند کرد.

1.2 تأثیر سرپوش‌های با کیفیت بالا بر ایمنی الکتریکی

ایمنی و طول عمر هر مدار الکتریکی به طور قابل توجهی به کیفیت سرپوش‌های سیم و نقاط پایان آن بستگی دارد. کانکتورهای ضعیف اغلب علت اصلی خرابی سیستم هستند، که منجر به قطعی سیگنال، مقاومت افزایش یافته و گرمای بیش از حد خطرناک می‌شود. ترمینال‌های با کیفیت بالا طراحی شده‌اند تا در برابر عوامل محیطی سخت، از جمله لرزش، چرخه حرارتی و اکسیداسیون مقاومت کنند.

برای تضمین ایمنی عملیاتی، ما استفاده از مواد برتر و تولید دقیق را در اولویت قرار می‌دهیم:

• مواد محفظه مقاوم: استفاده از پلاستیک‌های مقاوم در دما بالا مانند LCP، PA9T، و PA6T اطمینان می‌دهد که کانکتورها در حین لحیم‌کاری SMT و شرایط عملیاتی سخت، استحکام ساختاری خود را حفظ می‌کنند.
• برتری هادی: اتصالات ساخته شده از برنز فسفری یا برنج با روکش طلای دقیق یا قلع، حداکثر رسانایی و مقاومت در برابر خوردگی را فراهم می‌کنند.
• اعتمادپذیری گواهی شده: پایبندی به استانداردهای کیفیت سخت، مانند ISO9001 و استاندارد خودروهای سبک IATF16949, تضمین می‌کند که هر بلوک ترمینال و کانکتور با معیارهای ایمنی جهانی مطابقت دارد.

انتخاب کانکتورهای ساخته شده با دقت، خطرات مربوط به تماس ضعیف و فشار مکانیکی را حذف می‌کند و عملکرد برنامه‌های حیاتی را تضمین می‌کند.

2. طبقه‌بندی جامع: انواع مختلف کانکتورهای سیم

در مسیر گسترده‌ی اتصالات سیم برق نیازمند درک نحوه سازگاری مکانیزم‌های مختلف با محیط‌های صنعتی خاص است. در سوکین، این اجزا را بر اساس روش ترمینال، قابلیت استفاده مجدد و پایداری مکانیکی دسته‌بندی می‌کنیم.

2.1 کانکتورهای پیچشی مکانیکی برای سیم‌کشی پایه

کانکتورهای پیچشی، که اغلب به عنوان مهره‌های سیم شناخته می‌شوند، استاندارد کارهای برقی مسکونی و تجاری سبک هستند. آن‌ها بر یک حلقه فلزی داخلی تکیه دارند که هنگام چرخاندن درپوش، وارد سیم می‌شود و اتصال مکانیکی محکمی ایجاد می‌کند. در حالی که برای اتصال‌های سریع و دائمی در سیم‌کشی ساختمان عالی هستند، معمولاً برای برنامه‌های خودروهای با لرزش بالا یا الکترونیک دقیق که نیاز به راه‌حل‌های مقاوم‌تر دارند، مناسب نیستند.

ویژگی‌های کلیدی:

• نصب: با دست محکم می‌شود؛ نیاز به ابزار خاص ندارد.
• قابلیت استفاده مجدد: عموماً برای نگهداری مجدد قابل استفاده است.
• مناسب برای: اتصالات سیم جامد در جعبه‌های اتصال و لامپ‌ها.

2.2 کانکتورهای کرمپ تخصصی برای قابلیت اطمینان صنعتی

برای محیط‌هایی که نیاز به مقاومت در برابر لرزش و مهر و موم‌های گاز-tight دارند،, کانکتورهای کرمپ در صنعت استاندارد هستند. این روش شامل تغییر شکل ترمینال فلزی در اطراف سیم با استفاده از ابزاری کالیبره شده است، در واقع “جوش سرد” دو قسمت را به هم متصل می‌کند. در فرآیند تولید ما، مواد با هدایت بالا مانند برنز فسفری یا برنج را ترجیح می‌دهیم تا مقاومت حداقلی را تضمین کنیم.

توزیع برق قابل اعتماد اغلب به یک کانکتور قدرت سیم به سیم نصب قوی وابسته است، جایی که ترمینال‌های کرمپ شده در محفظه‌های مقاوم قرار می‌گیرند. این اطمینان می‌دهد که مدارهای خودرو و ماشین‌آلات سنگین بدون وقفه باقی می‌مانند، علیرغم فشار مکانیکی.

انواع ترمینال‌های کرمپ:

• ترمینال‌های حلقه‌ای و مسطح: ارتباطات زمین و اتصال‌های میخ‌دار مطمئن.
• وصل‌کننده‌های بَت: اتصال دائمی سیم درون خطی.
• تماس‌های پین و سوکت: در داخل محفظه‌های چندپوزیشن کانکتور استفاده می‌شود.

2.3 ترمینال‌ها و کانکتورهای سیم فشار و پلاگ و پلی

کارایی در خط مونتاژ، نیاز به سیستم‌های فشار و پلاگ را افزایش می‌دهد. این کانکتورها زمان نصب را کاهش می‌دهند با امکان وارد کردن مستقیم سیم‌ها یا از طریق محفظه‌های مدولار بدون نیاز به سفت کردن دستی. ما این سیستم‌ها را طوری طراحی می‌کنیم که صدای “کلیک” یا بازخورد لمسی ارائه دهند، که قفل ایمن را تأیید می‌کند.

برای مجموعه‌های سیم‌کشی پیچیده، استفاده از محفظه زنانه 6 پین امکان مونتاژ مدولار را فراهم می‌کند، که به تکنسین‌ها اجازه می‌دهد چندین مدار را همزمان متصل کنند. این رویکرد مدولار به طور قابل توجهی زمان توقف نگهداری را نسبت به راه‌حل‌های سیم‌کشی سخت کاهش می‌دهد.

اتصالات جداسازی عایق ۲.۴ اینچ (IDC) برای مونتاژ سریع

اتصالات جداسازی عایق (IDC) برای حداکثر بهره‌وری در تولید انبوه طراحی شده است. بر خلاف روش‌های دیگر، IDC نیاز به جدا کردن عایق سیم ندارد. در عوض، تیغه‌های داخلی تیز از طریق عایق برش می‌دهند تا با هسته هادی تماس برقرار کنند.

ما اغلب فناوری IDC را در مجموعه‌های کابل روبانی و برنامه‌های انتقال داده به کار می‌بریم. این فناوری برای سیم‌های سیگنال کم‌جریان مناسب است که در آن ثبات و سرعت اهمیت دارد و تغییرپذیری جدا کردن دستی سیم را حذف می‌کند.

مزایای IDC:

• اتصال انبوه: همزمان چندین سیم را متصل می‌کند.
• یکپارچگی: خطر آسیب دیدن رشته‌های هادی در حین جدا کردن وجود ندارد.
• مقرون به صرفه: کاهش هزینه‌های نیروی کار در تولید با حجم بالا.

3. بررسی فنی عمیق: تسلط بر پایانه‌های سیم و فناوری پرس

درک مهندسی پشت اتصالات سیم برق یک مدار قابل اعتماد را از یک خطر آتش سوزی بالقوه جدا می‌کند. در Suqin، ما با دقت به طراحی ترمینال‌ها می‌پردازیم و بر فیزیک اتصال تمرکز می‌کنیم تا از عملکرد مداوم در کاربردهای صنعتی و خودرو اطمینان حاصل کنیم.

3.1 درک آناتومی پایانه‌های سیم

یک پایانه سیم فقط یک قطعه فلز خم شده نیست. این یک جزء مهندسی شده دقیق است که برای مدیریت جریان الکتریکی و تنش مکانیکی طراحی شده است. چه در حال تولید هدرهای پین باشیم و چه قطعات پیچیده قطعات سیم کشی خودرو, ، آناتومی به طور کلی از سه منطقه حیاتی تشکیل شده است:

• رابط جفت‌شونده: نقطه تماس جایی که پین نر با سوکت ماده ملاقات می‌کند. این ناحیه مقاومت تماس و چرخه‌های دوام را تعیین می‌کند.
• ناحیه انتقال: بخشی که رابط جفت‌شونده را به استوانه پرس متصل می‌کند. باید به اندازه کافی انعطاف پذیر باشد تا بتواند ناهماهنگی جزئی را تحمل کند اما به اندازه کافی سفت باشد تا موقعیت خود را حفظ کند.
• استوانه پرس: قلب اتصال. این ناحیه در اطراف رشته‌های سیم تغییر شکل داده می‌شود تا یک مهر و موم گاز محکم ایجاد شود، از اکسیداسیون جلوگیری شود و رسانایی تضمین شود.

3.2 مواد کلیدی: مس در مقابل برنج و اهمیت آبکاری

جنس پایه و آبکاری یک ترمینال میزان جریان، مقاومت در برابر حرارت و طول عمر آن را تعیین می‌کند. در فرآیند تولید ما، مواد را بر اساس خواسته‌های محیطی خاص برنامه انتخاب می‌کنیم.

مواد پایه:

• برنج: رایج‌ترین انتخاب برای کانکتورهای عمومی. این ماده رسانایی و استحکام خوبی را با قیمت مقرون به صرفه ارائه می‌دهد.
• برنز فسفر: مناسب برای برنامه‌های با عملکرد بالا. این ماده الاستیسیته برتر و مقاومت در برابر خستگی را فراهم می‌کند، که آن را برای تماس‌هایی که دوره‌های جفت‌سازی مکرر دارند، ایده‌آل می‌سازد.

گزینه‌های روکش‌دهی:
برای محافظت از فلز پایه و افزایش رسانایی، پوشش‌های روکش‌دهی خاصی اعمال می‌شود:

3.3 بهترین روش‌ها برای درمان انتهای سیم‌ها جهت جلوگیری از خرابی

حتی با کیفیت‌ترین ترمینال نیز در صورت آماده‌سازی نادرست سیم، شکست می‌خورد. اتصالات محکم بر رعایت دقیق استانداردهای مکانیکی در هنگام مونتاژ تکیه دارند.

• دقت در طول برش عایق: عایق باید به طول دقیق مشخص شده توسط طراحی ترمینال برداشته شود. خیلی کوتاه، و عایق درگیر با فشار نخواهد شد؛ خیلی بلند، و سیم در معرض خطر کوتاه‌مدت قرار می‌گیرد.
• اجتناب از “قفس پرنده”: هنگام لخت کردن سیم افشان، رشته‌ها باید پیچیده باقی بمانند. اگر آن‌ها شعله‌ور شوند (به شکل قفس پرنده)، ممکن است به درستی در داخل استوانه قرار نگیرند و سطح مقطع رسانا را کاهش دهند.
• تایید ارتفاع پرس: ارتفاع پرس مهمترین معیار کنترل کیفیت است. ما از ماشین‌آلات پرس خودکار استفاده می‌کنیم تا اطمینان حاصل کنیم که ترمینال به اندازه کافی در سیم فرو می‌رود تا شکاف‌های هوا را از بین ببرد، اما نه آنقدر که رشته‌ها را خرد کرده و استحکام را کاهش دهد.

4. معیارهای انتخاب: انتخاب کانکتورهای پرس مناسب برای پروژه شما

انتخاب راه حل اتصال صحیح فراتر از صرفاً جا دادن دو قطعه به یکدیگر است. ما به عنوان یک تولید کننده متعهد به دقت و قابلیت اطمینان، می‌دانیم که طول عمر سیستم الکترونیکی شما به تطبیق مشخصات کانکتور با خواسته‌های الکتریکی و مکانیکی برنامه بستگی دارد. چه در حال طراحی برای سیستم‌های خودرویی باشید و چه برای لوازم الکترونیکی مصرفی، رعایت معیارهای انتخاب دقیق از خرابی‌های میدانی جلوگیری می‌کند.

4.1 ملاحظات مربوط به اندازه سیم (AWG) و ظرفیت جریان

رابطه بین اندازه سیم (AWG) و درجه‌بندی تماس کانکتور، پایه و اساس ایمنی الکتریکی است. استفاده از کانکتوری که نتواند بار جریان سیم را تحمل کند، منجر به گرم شدن بیش از حد، تجمع مقاومت و خطرات احتمالی آتش‌سوزی می‌شود. برعکس، بزرگ‌تر از حد انتخاب کردن کانکتور، فضای برد را هدر می‌دهد و هزینه‌ها را افزایش می‌دهد.

هنگام تعیین مشخصات قطعات، باید اطمینان حاصل کنید که ترمینال به درستی برای سطح مقطع سیم اندازه گیری شده است. به عنوان مثال، کانکتور 28-20 AWG سری ما برای تحمل بارهای جریان خاص که معمولاً در توزیع سیگنال و توان کم وجود دارد، طراحی شده است و از یک پرس محکم و بدون نفوذ گاز اطمینان حاصل می‌کند که رسانایی را در طول زمان حفظ می‌کند.

پارامترهای کلیدی الکتریکی برای تأیید:

• جریان نامی (آمپر): حداکثر جریانی که کنتاکت می‌تواند بدون تجاوز از محدودیت‌های افزایش دما (معمولاً +30 درجه سانتیگراد) حمل کند.
• ولتاژ نامی: اطمینان حاصل کنید که استحکام دی الکتریک مواد محفظه می‌تواند ولتاژ سیستم را تحمل کند.
• مقاومت تماس: مقاومت کمتر (اندازه گیری شده بر حسب میلی اهم) به معنای تلفات سیگنال و تولید گرمای کمتر است.

4.2 عوامل محیطی: مقاومت در برابر حرارت و درجه بندی ضد آب

محیط‌های عملیاتی، مواد و الزامات آب‌بندی اتصالات سیم برق. شما را تعیین می‌کنند. کانکتورهای استاندارد ممکن است در صورت قرار گرفتن در معرض لرزش زیاد، دمای شدید یا رطوبت از کار بیفتند. برای کاربردهایی که نیاز به لحیم کاری مجدد با دمای بالا (SMT) دارند، ما از مواد قوی مانند پلیمر کریستال مایع (LCP) or PA9T, استفاده می‌کنیم که یکپارچگی ساختاری خود را در زیر حرارت حفظ می‌کنند.

برای محیط‌های سخت، به‌ویژه در بخش‌های خودرو یا صنایع سنگین، آب‌بندی غیرقابل مذاکره است. کانکتورهایی مانند مخزن دوتایی دوتایی دیوتاش DT06-12PB طراحی شده‌اند تا در برابر نفوذ رطوبت و ارتعاش مقاومت کنند و از استانداردهای سختگیرانه IATF16949 پیروی می‌کنند.

راهنمای انتخاب مواد:

• داخل استاندارد: نایلون 66 (به‌صرفه، عایق‌بندی مناسب).
• دما بالا/SMT: LCP، PA9T، PA6T (در حین لحیم‌کاری از تغییر شکل مقاومت می‌کنند).
• خورنده/مرطوب: طلاکاری روی تماس‌ها (از اکسیداسیون بهتر از قلع جلوگیری می‌کند).

ماتریس ارزش یکپارچه 4.3: مقایسه روش‌های مختلف انتهای سیم

انتخاب بین فشار، لحیم‌کاری یا جای‌گذاری عایق (IDC) بستگی به حجم تولید و نیازهای اطمینان‌پذیری شما دارد. در حالی که لحیم‌کاری اتصال دائمی ایجاد می‌کند، کاربر است. فشار سریع و یکنواخت است، به‌ویژه در صورت خودکارسازی.

در زیر مقایسه‌ای برای کمک به شما در تصمیم‌گیری بهترین روش برای خط مونتاژتان آورده شده است:

ما توصیه می‌کنیم ارزیابی کنید هزینه کل نصب شده, که شامل نه تنها قیمت قطعه بلکه کار و ابزار لازم برای مونتاژ است. برای بیشتر برنامه‌های سیم به برد با حجم بالا، ترمینال‌های کرمپینگ دقت بهترین تعادل بین قابلیت اطمینان و کارایی را ارائه می‌دهند.

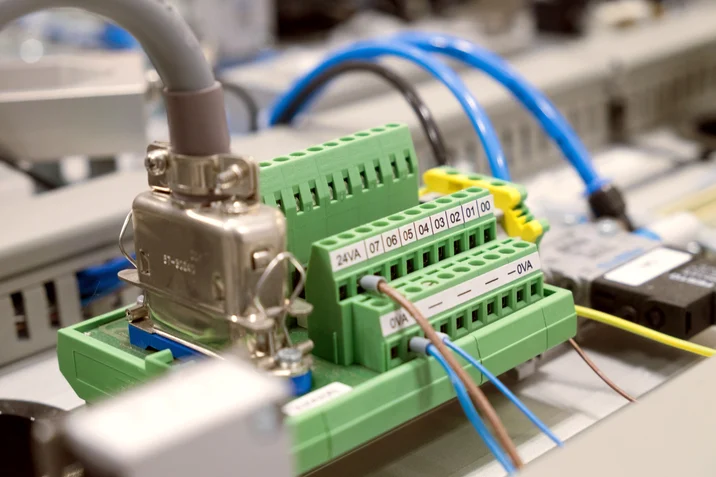

5. کاربردهای صنعتی: جایی که اتصال‌دهنده‌های سیم دقت ضروری هستند

در صنایع مختلف، نیاز به اتصال‌دهنده‌های قابل اعتماد اتصالات سیم برق استانداردهای تولید ما را هدایت می‌کند. ما راه‌حل‌های اتصال خود را برای برآورده کردن فشارهای مکانیکی و الکتریکی خاص در بخش‌های خودرو، انرژی و مصرف‌کننده سفارشی می‌کنیم.

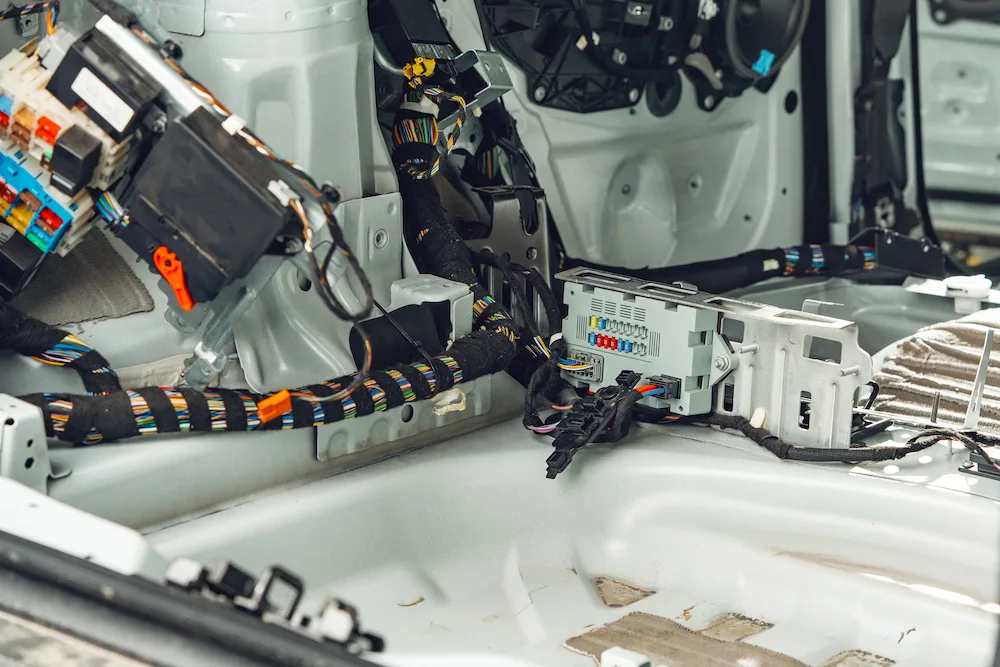

5.1 خودرو و هوافضا: راه‌حل‌های محیط با ارتعاش بالا

در بخش‌های خودرو و هوافضا، خرابی قطعات گزینه‌ای نیست. اتصال‌دهنده‌ها باید در برابر ارتعاش شدید، چرخه‌های حرارتی و قرار گرفتن در معرض مواد شیمیایی مقاومت کنند. ما به طور دقیق به رعایت می‌کنیم IATF16949 استانداردهایی برای اطمینان از حفظ یکپارچگی سیگنال در اتصالات خودرو در این شرایط سخت.

الزامات کلیدی برای این صنایع شامل:

• مقاومت در برابر لرزش: مکانیزم‌های قفل ایمن برای جلوگیری از قطع تصادفی.
• ثبات حرارتی: مواد مانند PA9T و LCP که دماهای بالای موتور را تحمل می‌کنند.
• ردیابی: پروتکل‌های آزمایش دقیق برای هر دسته.

برای درک عمق تعهد ما به ایمنی، می‌توانید درباره نحوه انجام کنترل کیفیت و آزمایش‌های تولیدکنندگان اتصالات خودرو مطالعه کنید تا اطمینان حاصل شود که هر ترمینال در جاده یا در هوا بی‌نقص عمل می‌کند.

5.2 انرژی تجدیدپذیر: اتصالات برای سیستم‌های خورشیدی و بادی

سیستم‌های انرژی تجدیدپذیر، مانند آرایه‌های خورشیدی و توربین‌های بادی، در محیط‌های خارجی کار می‌کنند و نیازمند دوام استثنایی هستند. ترمینال‌های سیم و اتصالات مورد استفاده در اینجا باید ضد آب، مقاوم در برابر اشعه UV و قادر به تحمل ولتاژهای بالا در طول زمان باشند.

تمرکز ما بر ارائه راه‌حل‌های اتصال مقاوم است که از نفوذ رطوبت و زنگ‌زدگی جلوگیری می‌کند. برای کاربردهای خارجی سنگین، اغلب از رابط‌های مقاوم و سازگار استفاده می‌کنیم یا تولید می‌نماییم. به عنوان مثال، راه‌حل‌های ضد آب با عملکرد بالا مشابه اتصالات Chogori برای حفظ کارایی انتقال قدرت در شرایط آب و هوایی غیرقابل پیش‌بینی ضروری هستند.

5.3 الکترونیک مصرفی: کوچک‌سازی و ترمینال‌های با چگالی بالا

با کوچک‌تر و هوشمندتر شدن دستگاه‌ها، نیاز به اتصالات با چگالی بالا و پروفیل کم افزایش می‌یابد. در الکترونیک مصرفی، ما در زمینه رابط‌های Board-to-Board (BTB) و کانکتورهای پیچیده FPC/FFC با پیت‌های ریز که از ۰.۵ میلی‌متر تا ۱.۲۷ میلی‌متر.

ما روند کوچک‌سازی را از طریق موارد زیر پشتیبانی می‌کنیم:

• قالب‌سازی دقیق: ایجاد محفظه‌های جمع‌وجور که فضای PCB را صرفه‌جویی می‌کنند.
• انتقال سریع: پشتیبانی از استانداردهای USB و HDMI برای انتقال سریع داده‌ها.
• پوشش‌دهی مقاوم: استفاده از روکش طلای سریع یا پوشش طلای انتخابی برای تضمین هدایت الکتریکی مداوم در عین تکرار مکرر اتصال‌ها.

قابلیت‌های تحقیق و توسعه و تولید قالب یکپارچه ما به ما اجازه می‌دهد این میکروکانکتورها را با تلورانس‌های دقیق مورد نیاز برای گوشی‌های هوشمند، لپ‌تاپ‌ها و پوشیدنی‌های مدرن تولید کنیم.

۶. نگهداری و نصب: تضمین عملکرد بلندمدت

حتی با کیفیت‌ترین اتصالات و ترمینال‌های سیم برق هم در صورت نصب نادرست شکست می‌خورند. من دیده‌ام سیستم‌های صنعتی گران‌قیمت فقط به خاطر استفاده تکنسین از انبر زنگ‌زده به جای ابزار مناسب خراب شوند. دوام در سیستم‌های برقی به دقت در فرآیند نصب و توانایی تشخیص مشکل قبل از تبدیل شدن به خطر بستگی دارد.

۶.۱ ابزارهای ضروری برای نصب حرفه‌ای کانکتورهای کرمپینگ

نمی‌توانید یک کرمپینگ خوب را تقلب کنید. اگر می‌خواهید ارتباطی که در برابر لرزش و جریان مقاوم است و داغ نمی‌شود، باید در تجهیزات مناسب سرمایه‌گذاری کنید. استفاده از انبرهای معمولی باعث خرد شدن فلز می‌شود نه جوش سرد آن به رشته‌های سیم، که منجر به اتصالات شل می‌شود.

در اینجا ابزارک‌هایی که برای دستیابی به نتیجه حرفه‌ای هر بار پیشنهاد می‌دهم:

• ابزار کرمپینگ با قفل‌زن: این غیرقابل مذاکره است. ابزاری که با قفل‌زن، نیروی ثابتی و از پیش تنظیم شده اعمال می‌کند، اطمینان می‌دهد ترمینال کانکتور خودرو به دقت مطابق با مشخصات کارخانه فشرده می‌شود. این ابزار تا پایان کرمپینگ آزاد نمی‌شود.
• کابل‌برهای دقیق: برای جدا کردن عایق باید آن را بدون خراش دادن رشته‌های مسی بردارید. خراش‌ها نقاط ضعف ایجاد می‌کنند که در نهایت تحت ارتعاش شکست می‌خورند.
• تفنگ حرارتی: اگر از ترمینال‌های مقاومتی حرارتی استفاده می‌کنید، فندک خیلی ناسازگار است و دوده باقی می‌گذارد. یک تفنگ حرارتی حرارت یکنواختی فراهم می‌کند تا عایق را به درستی مهر و موم کرده و رطوبت را مسدود کند.

6.2 چگونه اتصال سیم ضعیف را شناسایی و رفع مشکل کنیم

رفع اشکال معمولاً زمانی شروع می‌شود که چیزی کار نمی‌کند، اما بررسی‌های پیشگیرانه بسیار بهتر است. یک اتصال بد اغلب قبل از اینکه کاملاً شکست بخورد، گرما تولید می‌کند یا سیگنال‌های ناپایدار دارد.

در اینجا نحوه شناسایی مشکل در میدان آمده است:

• آزمون کشش: این ساده‌ترین و مؤثرترین بررسی است. پس از فشرده‌سازی، سیم را محکم بکشید. اگر سیم حرکت کند، بچرخد یا بیرون بیاید، فشرده‌سازی شکست خورده است. آن را قطع کنید و دوباره شروع کنید.
• بررسی آسیب حرارتی: نقطه اتصال را بررسی کنید. تغییر رنگ در فلز یا ذوب شدن روی محفظه برقی خودرو نشان‌دهنده مقاومت بالا و گرمای بیش از حد است.
• آزمون افت ولتاژ: از مولتی‌متر برای اندازه‌گیری ولتاژ در سراسر اتصال در حالی که مدار فعال است، استفاده کنید. اگر کاهش قابل توجهی مشاهده کردید، اتصال‌دهنده مانند مقاومت عمل می‌کند و باید فوراً تعویض شود.

7. سوالات متداول: دیدگاه‌های کارشناسی درباره ترمینال‌ها و کانکتورها (تمرکز بر خرید و مهندسی)

درک جزئیات فنی سیستم‌های اتصال می‌تواند چالش‌برانگیز باشد. در اینجا به رایج‌ترین سوالاتی که از تیم‌های تدارکات و مهندسان درباره اتصالات سیم برق و استانداردهای پایان‌دهی دریافت می‌کنیم، پاسخ می‌دهیم.

7.1 تفاوت بین ترمینال و کانکتور چیست؟

در حالی که اغلب به جای یکدیگر استفاده می‌شوند، این اصطلاحات به اجزای متفاوتی در فرآیند تولید ما اشاره دارند.

• ترمینال: این قطعه فلزی (قسمت هادی) است که مستقیماً روی سیم فشرده یا لحیم می‌شود. این قسمت به عنوان نقطه تماس واقعی برای برق عمل می‌کند. برای برنامه‌های با اطمینان بالا، اغلب توصیه می‌کنیم که اتصال‌دهنده طلاکاری شده پایانه برای تضمین هدایت‌پذیری برتر و مقاومت در برابر اکسیداسیون.
• کانکتور: این معمولاً به بدنه (معمولاً پلاستیکی) اشاره دارد که پایانه‌ها را در جای خود نگه می‌دارد و دو مدار را مکانیکی به هم متصل می‌کند. این ساختار، قطبیت و مکانیزم قفل را فراهم می‌کند.

خلاصه، پایانه است رسانا, و اتصال‌دهنده است مونتاژ که آن را محافظت و هم‌راستا می‌کند.

7.2 آیا می‌توانم اتصالات فشرده‌شده را پس از نصب مجدد استفاده کنم؟

خیر، هرگز نباید یک اتصال فشرده‌شده را مجدداً استفاده کنید.
فناوری فشرده‌سازی بر روی تغییر شکل دائمی پلاستیکی فلنج فلزی برای ایجاد مهر و موم “مقاوم در برابر گاز” در برابر رشته‌های سیم است. هنگامی که یک پایانه فشرده شده است، فلز کشیده و فشرده شده تا حد خود است.

• خطر شکست: تلاش برای باز کردن و مجدداً فشرده کردن، فلز را تضعیف می‌کند و منجر به “بازگشت به حالت اولیه” و اتصالات شل می‌شود.
• خطر ایمنی: فشرده‌های مجدد مقاومت بالا، تجمع حرارت و احتمال آتش‌سوزی برقی را ایجاد می‌کنند.
  اگر در حین مونتاژ اشتباهی رخ دهد، تنها راه امن، بریدن سیم و استفاده از پایانه جدید است.

7.3 چگونه ماده عایق مناسب برای اتصالات سیم برق خود را انتخاب کنم؟

انتخاب ماده محفظه مناسب برای جلوگیری از خرابی سیستم حیاتی است. باید خواص مواد را با محیط کاربرد خود تطابق دهید.

• دما: برای محیط‌های با دمای بالا (مانند خودرو یا لحیم‌کاری مجدد SMT)، ما از پلاستیک‌های با عملکرد بالا مانند پلیمر کریستال مایع (LCP), PA9T, ، یا PA6T.
• محیط: اگر برنامه شما با رطوبت یا گرد و غبار مواجه است، نایلون استاندارد ممکن است کافی نباشد. ممکن است نیاز به راه‌حل تخصصی برای شرایط سخت باشد، مانند کانکتور مهر و موم شده IP67, ، که از مواد و مهر و موم‌های خاص برای جلوگیری از ورود آلودگی استفاده می‌کند.
• قابلیت اشتعال: همیشه برای اطمینان از خودخاموش‌شوندگی در صورت آتش‌سوزی، به رتبه‌بندی UL94 V-0 توجه کنید.
