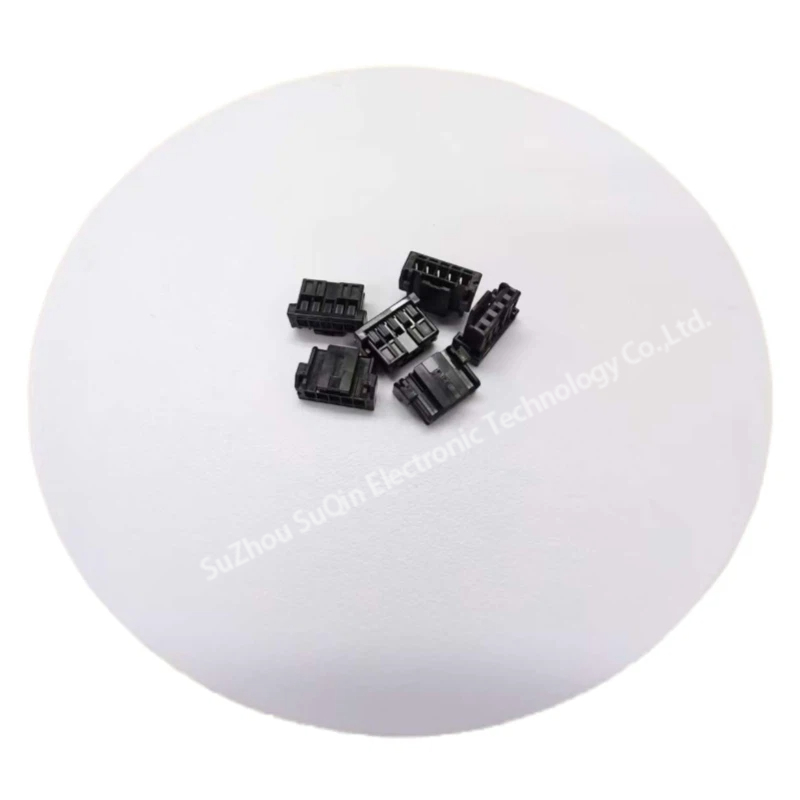

Molex 5055700501 Micro-Lock PLUS connecteur femelle 5 broches | 2,0 mm Noir

Description courte :

Fabricant : Molex
Numéro de pièce : 5055700501
Série : Micro-Lock PLUS 505570
Nombre de positions : 5 positions
Pas (ligne centrale) : 2,00 mm (0,079 po)
Type de Connecteur : Boîtier de prise
Type de montage : Suspendu librement (en ligne)
Matériau d'isolation : Polyester robuste (Noir)
Température de Fonctionnement : -40°C à +105°C
Style de verrouillage : Support de verrouillage intégré

Détail du produit

Étiquettes du produit

Boutique Molex 5055700501 Boîtier de prise Micro-Lock PLUS à 5 positions. Caractéristiques : pas de 2,0 mm, verrouillage sécurisé et résistance à la chaleur de 105°C pour les circuits imprimés automobiles et industriels.

Aperçu des données

Catégorie	Attribut	Spécification
Informations générales	Marque	Molex
	Numéro de pièce	5055700501
	Série	Micro-Lock PLUS
Spécifications physiques	Nombre de positions	5
	Nombre de rangées	1
	Pas (ligne centrale)	2,00 mm (0,079 po)
	Couleur	Noir
Spécifications techniques	Type de connecteur	Boîtier de prise
	Type de fixation	Support de verrouillage
	Température de fonctionnement	-40°C à +105°C
	Matériau	Polyester
Application	Terminaison de contact	Crimp
	Type de montage	Suspendu librement (en ligne)
	Compatibilité	Utiliser avec les bornes Micro-Lock PLUS

Détails du produit

Caractéristiques du produit	Avantages de l'ingénierie	Avantages pour le client
Système de verrouillage Micro-Lock PLUS	Doté d’un verrou positif large qui produit un “ clic ” audible lors de l’accouplement pour confirmer une connexion sécurisée.	Éliminer les défaillances de connexion : Empêche le désengagement accidentel dans des environnements automobiles ou industriels à haute vibration, réduisant ainsi considérablement les temps d’arrêt du système et les coûts de dépannage.
Boîtier en polyester haute température	Moulé à partir d’un polyester avancé capable de fonctionner en continu jusqu’à 105°C.	Fiabilité de qualité industrielle : Assure que le boîtier du connecteur ne se déforme pas ou ne se dégrade pas dans des boîtes de contrôle à forte chaleur ou dans l’électronique adjacente au moteur, garantissant l’intégrité du circuit à long terme.
Conception compacte à pas de 2,0 mm	Allie une empreinte réduite à des capacités de transmission de signaux/pouvoirs à haute densité.	Maximiser l'espace sur la PCB : Parfait pour les appareils grand public fins ou les contrôleurs industriels très compacts, permettant aux ingénieurs d'ajouter plus de circuits sans augmenter la taille du produit.

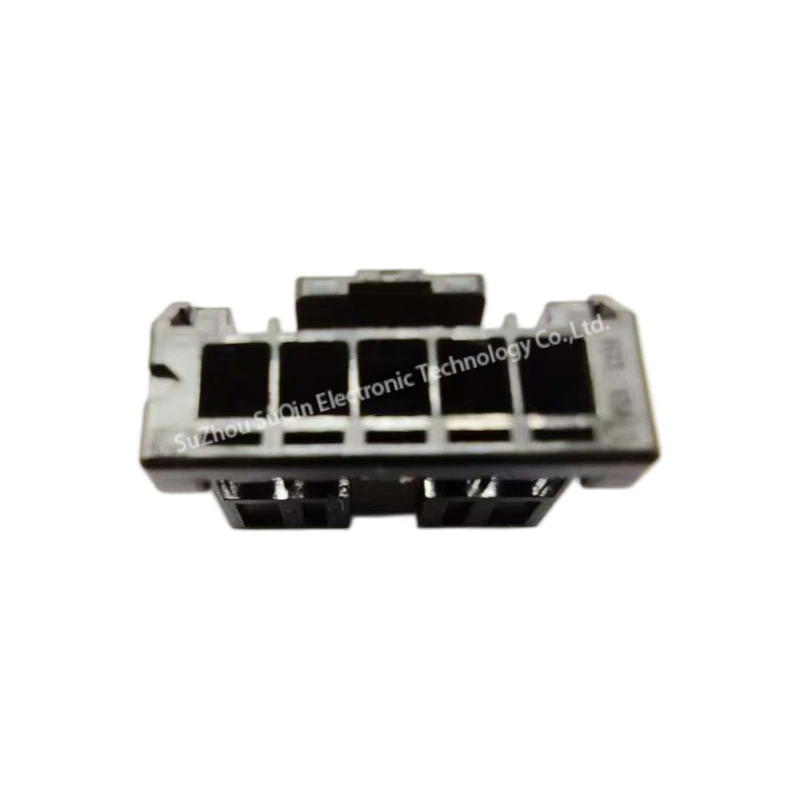

Support de borne indépendant	Conçu pour fonctionner avec des bornes utilisant un profil d'insertion à faible force et une lance à haute retenue.	Accélérer l'assemblage : Simplifie le processus d'insertion des bornes à sertir pour les techniciens tout en garantissant que les fils restent verrouillés en place sous tension mécanique de traction.

Notre avantage

● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit

● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.

● Informations complètes, livraison rapide
Réduction des intermédiaires

● Bon service après-vente
Réponse rapide, réponse professionnelle

● Garantie d'authenticité d'origine
Support de consultation professionnelle

● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.

Q1 : Quels sont les numéros de pièce des bornes mâles pour le 5055700501?

A: Ce boîtier est compatible avec série Molex 505572 bornes à sertir femelles (par exemple, 5055721000). Sélectionnez toujours la borne en fonction de votre calibre de fil spécifique (AWG 22-26).

Q2 : Le 5055700501 supporte-t-il les applications à haute vibration ?

A: Oui, le Micro-Lock PLUS Le système est spécialement conçu pour les environnements à haute vibration. Son mécanisme de verrouillage positif offre une force de retenue supérieure à celle des connecteurs à friction standard, ce qui le rend idéal pour une utilisation automobile et robotique.

Q3 : Le 5055700501 est-il disponible en d'autres couleurs pour le codage ?

A: Alors que le 5055700501 est la Noir version, Molex propose également d'autres couleurs dans la série 505570 (telles que Naturel, Rouge et Bleu) pour aider à prévenir les erreurs de branchement dans les assemblages de faisceaux complexes.
