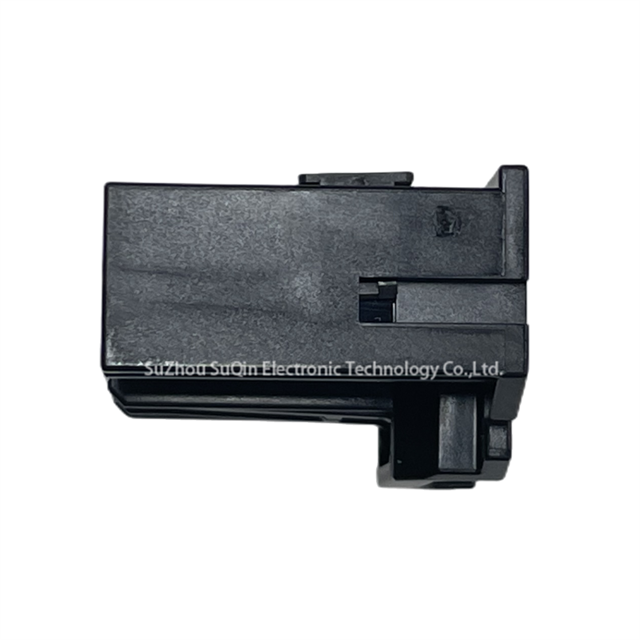

Fiche Automobile AAUS01AS0-028K01-Pos Connecteur HV à Angle Droit | Fiche de 2,8 mm 1000V
Description courte :
-
Série de produits : AAUS (Système d'alimentation haute tension)
-
Modèle complet : AAUS01AS0-028K01
-
Taille du contact : 2,8 mm (Système en cuivre à haute efficacité)
-
Configuration : Position unique, angle droit à 90°
-
Tension nominale : 1000V DC / 600V AC
-
Capacité de courant : 25A – 40A (Basé sur un câble de 2,5mm² – 6,0mm²)
-
Blindage : Coque entièrement blindée à 360°
-
Protection contre l'intrusion : IP67, IP68 (Connecté)
-
Codage/Clé: K01 (Clé mécanique spécifique)
-
Application : PDU EV/HEV, Packs de batteries, Contrôleurs de moteur
Détail du produit
Étiquettes du produit
Boutique AAUS01AS0-028K01. Connecteur haute tension à angle droit de 1 position à 90° avec contacts de 2,8 mm. Supporte 1000V DC, doté d'une protection EMI à 360° et d'une classification IP67 pour les modules de groupe motopropulseur et PDU des véhicules électriques.
Aperçu des données
| Catégorie d'attribut | Spécification Technique |
| Fabricant | LOTES |
| Numéro de pièce | AAUS01AS0-028K01 |
| Numéro de circuit | 1 Position |
| Orientation | Angle droit à 90° |
| Taille du contact de raccordement | Prise de 2,8 mm |
| Tension de fonctionnement | 1000V DC Max |
| Résistance diélectrique | 3000V AC (1 minute) |
| Résistance d’isolement | ≥ 1000 MΩ (à 500V DC) |
| Matériau de la coque | PA66 + GF (thermoplastique haute température) |
| Revêtement du contact | Platine argentée (conductivité supérieure) |
| Système d'étanchéité | Joint d'étanchéité multi-lame en silicone de haute qualité |
| Température de fonctionnement | -40°C à +125°C |
| Durabilité | ≥ 50 cycles de raccordement |
Détails du produit
| Caractéristiques d'ingénierie | Avantages techniques | Avantages pour le client |
| Conception de coude à profil bas à 90° | Réduit la hauteur d'installation verticale de plus de 50% par rapport aux fiches droites. | Optimisation extrême de l'espace : Permet des conceptions de boîtiers beaucoup plus minces dans les modules PDU et batteries, répondant à la tendance de réduction du poids et de miniaturisation des véhicules. |
| Mise à la terre intégrée avec grille de protection à 360° | Offre une couverture complète pour la suppression des EMI/RFI grâce à un chemin à faible résistance. | Zéro interférence : Garantit que les impulsions de haute tension ne perturbent pas les lignes de signal sensibles (comme les capteurs ou le bus CAN), assurant la sécurité du cerveau électronique du véhicule. |
| CPA à double action (assurance de position du connecteur) | Dispose d'un loquet de verrouillage rouge secondaire pour confirmer l'engagement complet de l'accouplement. | Sécurité antivibratoire : Empêche le desserrage du connecteur même sous des chocs routiers extrêmes (force G), éliminant le risque d'arcs électriques et de panne du véhicule. |
| Clés visuelles et mécaniques (K01) | Utilise des fentes de clé spécifiques “K01” et des coques de couleur (orange/naturel). | Éliminer les erreurs d'assemblage : Garantit que seuls les circuits corrects sont connectés lors de l'installation complexe du faisceau, évitant ainsi des dommages matériels coûteux dus à des connexions croisées accidentelles. |
Notre avantage
● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit
● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.
● Informations complètes, livraison rapide
Réduction des intermédiaires
● Bon service après-vente
Réponse rapide, réponse professionnelle
● Garantie d'authenticité d'origine
Support de consultation professionnelle
● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.
Q1 : Quelle est la taille de câble recommandée pour le AAUS01AS0-028K01 ?
A: Ce modèle est conçu pour les câbles blindés automobiles de haute tension. Pour les applications typiques de 25A à 40A, nous recommandons l'utilisation de 2,5 mm² à 6,0 mm² câbles. Veuillez vous assurer de sélectionner la borne de 2,8 mm correspondante en fonction de votre calibre de fil spécifique.
Q2 : Le AAUS01AS0-028K01 est-il entièrement compatible avec la série PowerLok ?
A: Oui, le AAUS01AS0-028K01 est conçu pour être entièrement intermateable avec les PowerLok 1 position 2,8 mm connecteurs. Il suit les mêmes clés mécaniques et protocoles électriques, ce qui en fait un remplacement idéal ou un composant pour les modules de charge de VE et d'alimentation.
Q3 : Ce connecteur peut-il être utilisé dans un environnement non étanche ?
A: Tandis que le connecteur est certifié pour IP67/IP68 (lorsqu'il est connecté), sa conception est spécifiquement adaptée aux environnements à haute fiabilité où la résistance à l'humidité et à la poussière est requise. En cas d'utilisation dans un environnement complètement ouvert, nous recommandons d'utiliser une coque de protection ou un tube thermorétractable pour garantir que le point d'entrée du câble reste étanche.
