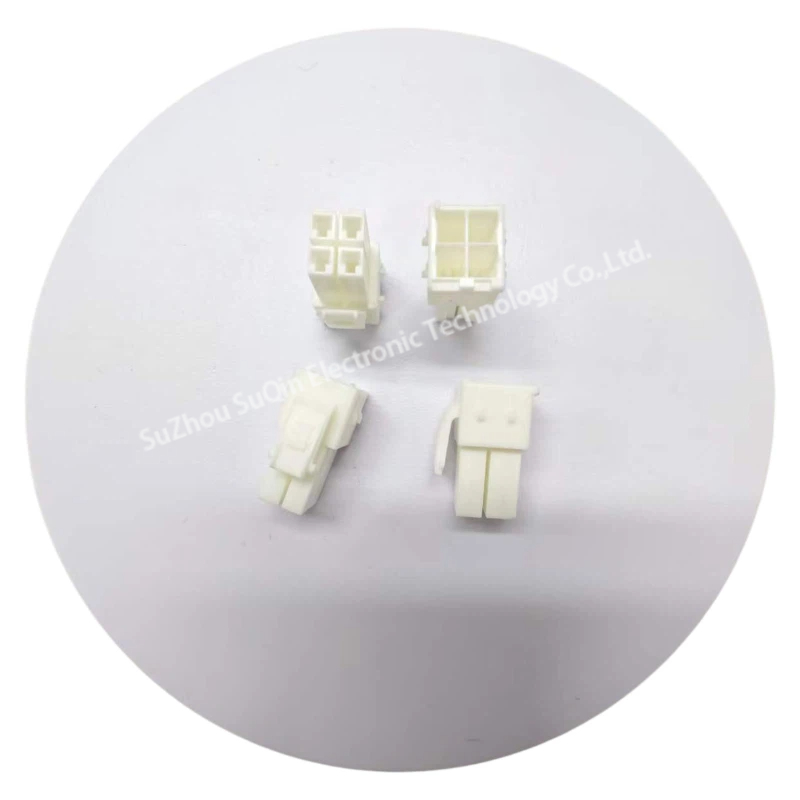

TE 177900-1 Prise double verrouillage électrique 4 positions | 3,96 mm 300V UL94V-0

Description courte :

Fabricant : TE Connectivity
Numéro de pièce : 177900-1
Série : Verrouillage Double de Puissance (PDL)
Positions : 4 Circuits (Matrice 2×2)
Pas : 3,96 mm [.156 in]
Tension : 300 VAC
Montage : Montage par câble (Suspendu librement)
Sexe : Fiche (Prise Femelle Terminal Compatible)
Matériau : Nylon 6/6 (UL 94V-0)
Température de fonctionnement : -30°C à +105°C
Application : Alimentation & Signal pour Appareils Ménagers & Équipements Industriels.

Détail du produit

Étiquettes du produit

Acheter chez TE Connectivity 177900-1. Un boîtier de fiche à verrouillage double de puissance à 4 positions (PDL) avec une pitch de 3,96 mm et une capacité de 300VAC. Conforme à UL 94V-0, couleur naturelle, idéal pour les appareils électroménagers soumis à de fortes vibrations.

Aperçu des données

Catégorie d'attribut	Spécification Technique
Marque	TE Connectivity
Modèle	177900-1
Série de produits	Verrouillage Double de Puissance
Système de connecteur	Fil à fil
Ligne centrale (Inclinaison)	3,96 mm
Nombre de positions	4 (2 rangées x 2)
Tension de fonctionnement	300 VAC
Température de fonctionnement	-30°C à +105°C
Matériau du boîtier	Nylon 6/6, couleur naturelle
Classement de inflammabilité	UL 94V-0

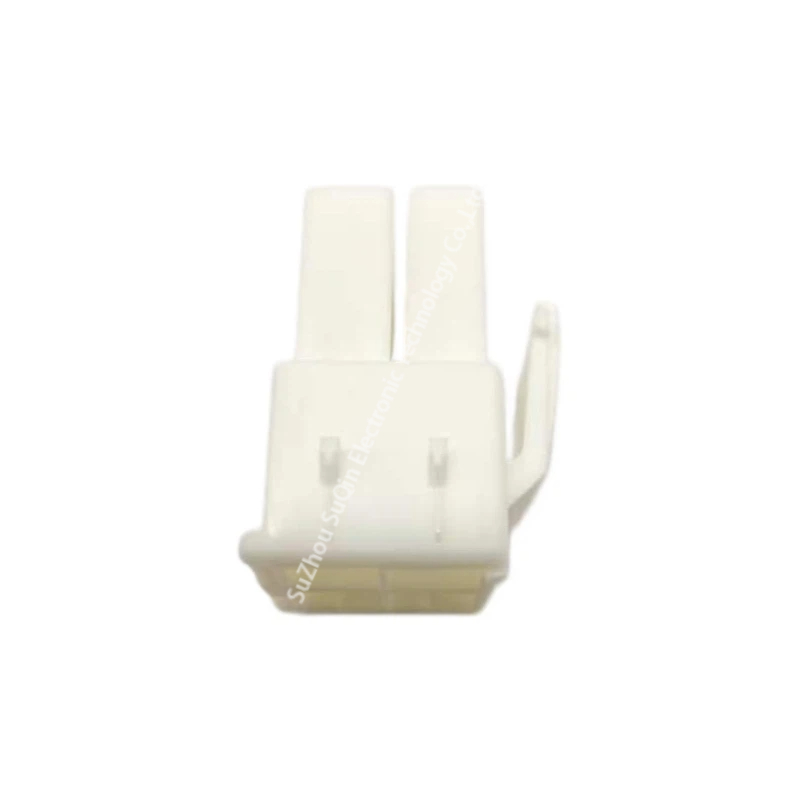

Type de retenue lors de la connexion	Verrouillage à loquet
Type de terminal compatible	Contact de prise à sertir
Espacement entre rangées	4,6 mm

Détails du produit

Caractéristiques et spécifications d'ingénierie	Avantages techniques et opérationnels	Avantages stratégiques pour l'entreprise

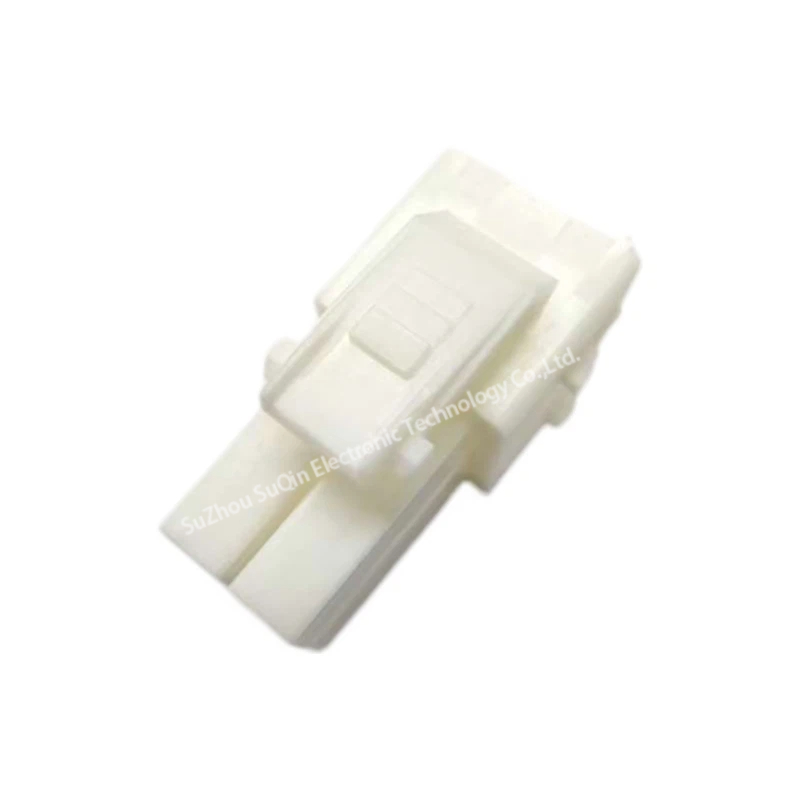

Disposition en matrice double rangée 2×2	Occupe beaucoup moins d'espace sur le PCB/le panneau par rapport aux connecteurs à 4 positions en ligne simple.	Conception compacte du produit : Permet aux ingénieurs de concevoir des modules de contrôle plus petits et des appareils plus portables sans sacrifier la capacité de puissance.
Compatibilité secondaire avec verrouillage double	Conçu pour fonctionner avec des plaques de verrouillage qui garantissent que les bornes sont bien insérées et ne peuvent pas être tirées.	Fiabilité accrue sur le terrain : Élimine pratiquement les rappels coûteux de produits et les risques d'incendie causés par le déplacement des bornes dans des machines à forte vibration.
Boîtier polarisé et à clé	Doté de barrières physiques empêchant une connexion incorrecte ou une insertion inversée du connecteur.	Efficacité d'assemblage optimisée : Accélère le processus d'assemblage manuel sur le site de production et réduit les coûts de reprise dus aux erreurs de câblage.
Nylon ignifuge UL 94V-0	Utilise un matériau autodescendant de haute qualité qui répond aux normes de sécurité incendie les plus strictes au niveau mondial.	Accès au marché mondial: Assure la conformité de votre équipement aux normes internationales de sécurité des appareils (UL/CSA/VDE), simplifiant votre accès à l'exportation mondiale.

Notre avantage

● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit

● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.

● Informations complètes, livraison rapide
Réduction des intermédiaires

● Bon service après-vente
Réponse rapide, réponse professionnelle

● Garantie d'authenticité d'origine
Support de consultation professionnelle

● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.

Q1 : Quels terminaux et plaques de verrouillage sont compatibles avec le 177900-1 ?

A: Ce boîtier de fiche est conçu pour être utilisé avec Terminaux de prise Power Double Lock (PDL) (typiquement 177915-1 or 177917-1) et la Plaque de verrouillage à 2 positions 177918-1 (vous aurez besoin de deux plaques de verrouillage pour ce boîtier à 4 positions).

Q2 : Puis-je utiliser le 177900-1 pour des applications d'alimentation dans des environnements à haute humidité ?

A: Alors que le 177900-1 est fabriqué en nylon de haute qualité UL 94V-0, c'est un non scellé connecteur. Pour des applications exposées à un jet d'eau direct ou à une humidité extrême, des mesures supplémentaires de protection contre l'humidité (comme un revêtement conformal ou des boîtiers étanches) doivent être envisagées.

3 : Ce connecteur convient-il pour des équipements de lessive soumis à de fortes vibrations ?

A: Oui, c'est l'un de ses principaux cas d'utilisation. Le système “Power Double Lock” a été spécialement conçu pour résister aux vibrations intenses des machines à laver et des sèche-linge, garantissant que les signaux d'alimentation restent sécurisés tout au long du cycle de vie de l'appareil.
