Amphenol TSL-FRD10PB Boîtier de prise scellée noire à 10 voies | Suqin

Description courte :

Fabricant de la marque : Amphenol
Référence fabricant (Numéro de pièce) : TSL-FRD10PB
Série de produits : Série SSL
Type de composant de connecteur : Assemblage du boîtier de la prise
Nombre total de positions : 10 positions
Couleur du boîtier principal : Noir
Matériau du boîtier principal : NY 66 (Nylon 66), classé UL94V-0
Matériau du bloc d'allocation : PBT haute performance
Longueur totale du produit : 49,0 ± 0,5 mm
Dimensions du profil en coupe transversale : 21,5 ± 0,5 mm × 18,5 ± 0,5 mm
Protection contre l'intrusion : Étanchéifié / Étanche
Domaines d'application principaux : Faisceaux de câbles automobiles, véhicules commerciaux, capteurs industriels, équipements de construction

Détail du produit

Étiquettes du produit

Achetez authentique Amphenol TSL-FRD10PB Assemblage de boîtier de prise scellée noire à 10 positions chez Suqin. Doté d’un boîtier en Nylon 66 de qualité UL94V-0, d’un bloc d’allocation en PBT, et d’une longueur de 49 mm pour une câblage automobile fiable

Aperçu des données

Attributs paramétriques techniques	Valeurs de détail des spécifications
Nom du fabricant	Amphenol Technology (ShenZhen) Co., LTD
Numéro de pièce du fabricant	TSL-FRD10PB
Type de composant du produit	Assemblage du boîtier de la prise
Groupe de séries de produits	Série SSL
Nombre de positions de circuit	10 positions
Formulation du matériau du boîtier	NY 66 (Nylon 66)
Classement de inflammabilité	Norme UL94V-0
Matériau du bloc d'allocation	PBT
Couleur du boîtier principal	Noir
Longueur totale en métrique	49,0 ± 0,5 mm
Dimensions de la section transversale externe	21,5 ± 0,5 mm × 18,5 ± 0,5 mm
Plage de tolérance générale	10-25 : ±0,6 mm
Révision de la référence du dessin	Numéro du document TSL-FRD()P(), Rev. B
Statut de Protection de l'Environnement	Entièrement étanche / Résistant à l'eau

Détails du produit

Principales caractéristiques techniques	Avantages de l'ingénierie	Avantages opérationnels et commerciaux
Boîtier en nylon UL94V-0 de qualité supérieure et bloc d'allocation PBT	Offre une résistance exceptionnelle aux chocs, une stabilité thermique et une rigidité structurelle dans des conditions difficiles	Assure que le connecteur ne fondra pas ou ne se déformera pas dans les compartiments moteurs automobiles à haute température, maximisant la sécurité et la durabilité du système.
Conception compacte scellée à 10 voies avec un couvercle profond	Intègre 10 positions de bornes indépendantes dans un espace réduit de 49 mm tout en fournissant une barrière physique robuste	Minimise l'espace requis pour le faisceau de câbles et élimine le risque de courts-circuits causés par l'infiltration d'eau, de poussière ou d'huile.

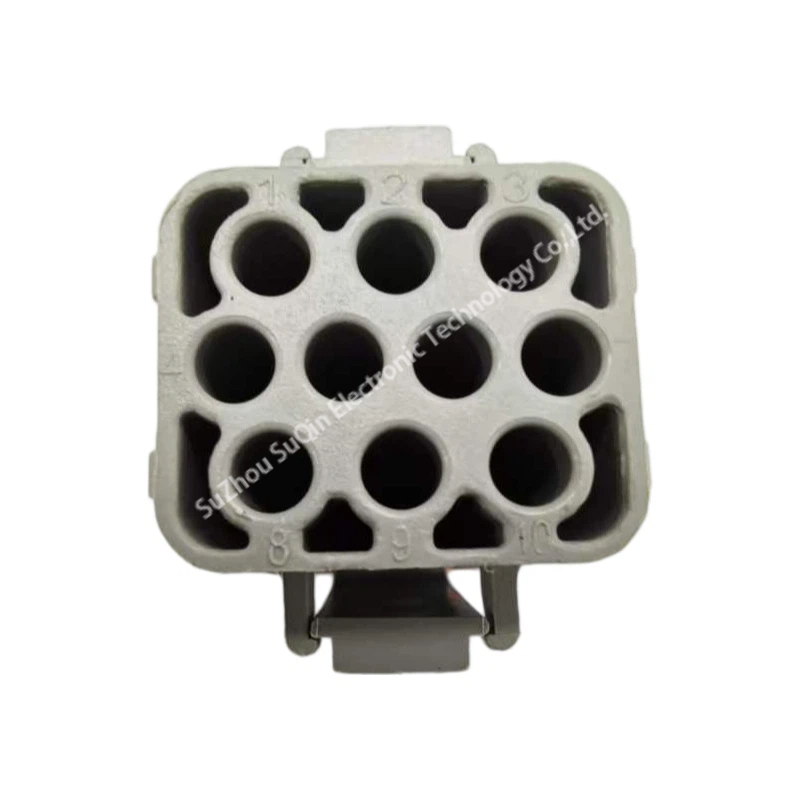

Disposition symétrique des cavités avec marquages numériques permanents	Présente des numéros moulés à haute visibilité (1 à 10) sur la grille d'entrée des fils arrière.	Simplifie le suivi des broches lors de l'assemblage manuel et de la maintenance sur le terrain, réduisant les erreurs de câblage et les coûts de main-d'œuvre à zéro.

Notre avantage

● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit

● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.

● Informations complètes, livraison rapide
Réduction des intermédiaires

● Bon service après-vente
Réponse rapide, réponse professionnelle

● Garantie d'authenticité d'origine
Support de consultation professionnelle

● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.

Q1 : Que signifient les chiffres “ 10 ” et “ B ” dans le Amphenol TSL-FRD10PB numéro de pièce ?

Selon le dessin technique d'Amphenol, “ 10 ” indique que l'assemblage du connecteur comporte 10 positions de circuit (10 voies), tandis que le suffixe “ B ” désigne strictement une apparence de boîtier noir. La série SSL supporte également des codes couleur alternatifs tels que “ G ” pour gris et “ L ” pour bleu afin de permettre une identification visuelle facile dans les dispositions de faisceaux de câbles multi-trajets

Q2 : Le TSL-FRD10PB boîtier de la prise est-il pré-équipé de contacts métalliques à sertir ?

Non, le numéro de pièce TSL-FRD10PB se réfère strictement à l'assemblage du boîtier de prise vide composé de la coque extérieure en nylon 66 et du bloc d'allocation PBT. Les bornes à sertir mâles ou femelles correspondantes doivent être sélectionnées et achetées séparément en fonction de votre section de fil spécifique (AWG ou métrique) pour compléter la fabrication du faisceau de câbles.

Q3 : Comment ce connecteur se comporte-t-il sous une forte contrainte mécanique et dans des vibrations sévères ?

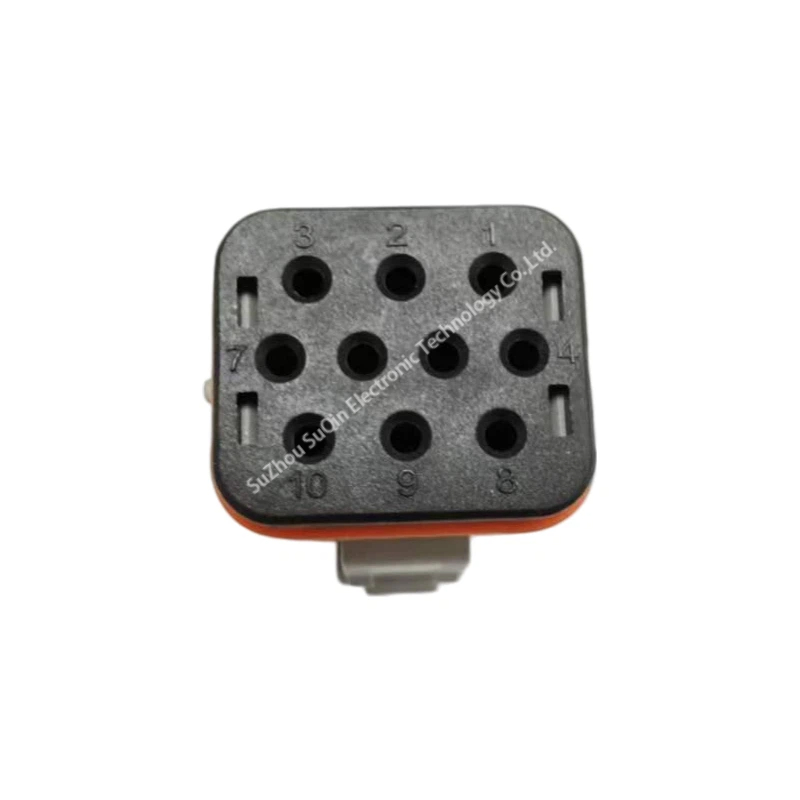

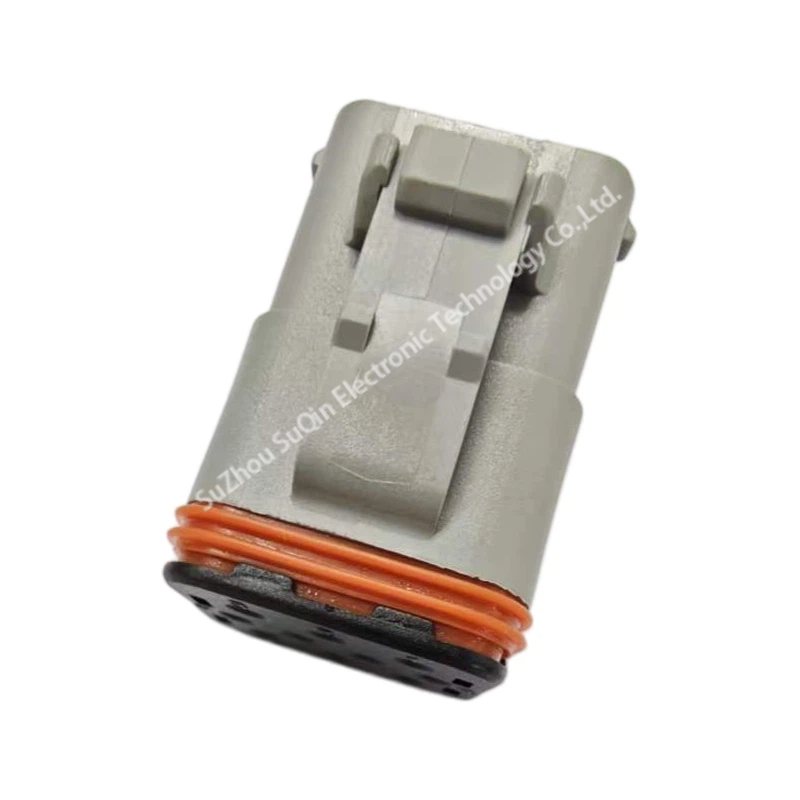

Le boîtier principal est fabriqué en Nylon 66 à haute résistance aux chocs (UL94V-0), et son interface de carter profond offre un alignement physique sécurisé et un support pour les moitiés mâles et femelles. Conçu avec des tolérances dimensionnelles strictes (±0,5 mm pour les plages inférieures à 10 mm)[cite : 2] et une disposition de verrouillage intégrée, il empêche le recul des bornes et maintient une conductivité électrique continue même dans des environnements de machines lourdes ou de véhicules tout-terrain.
