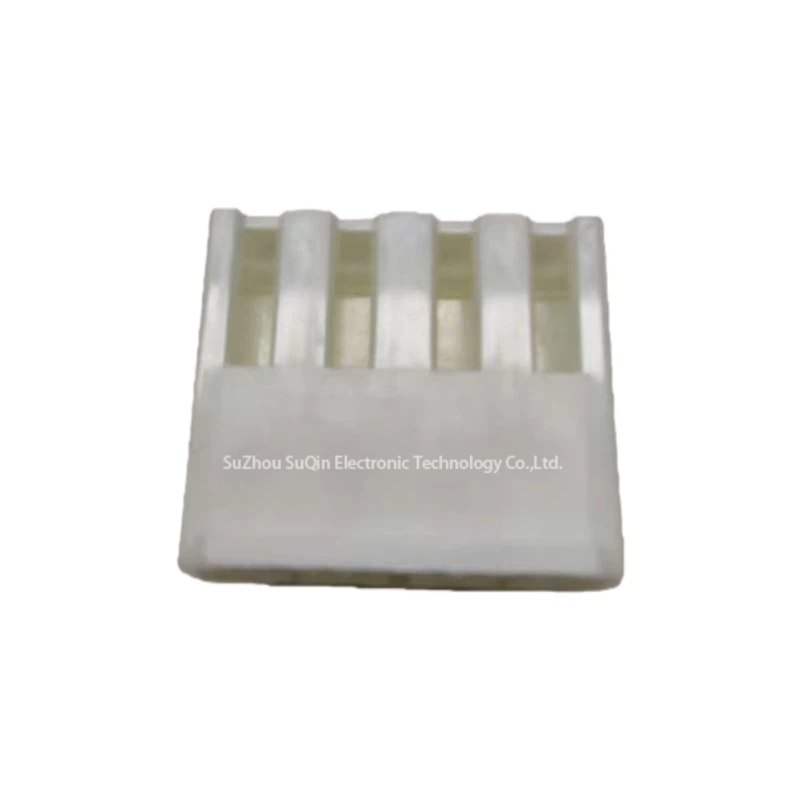

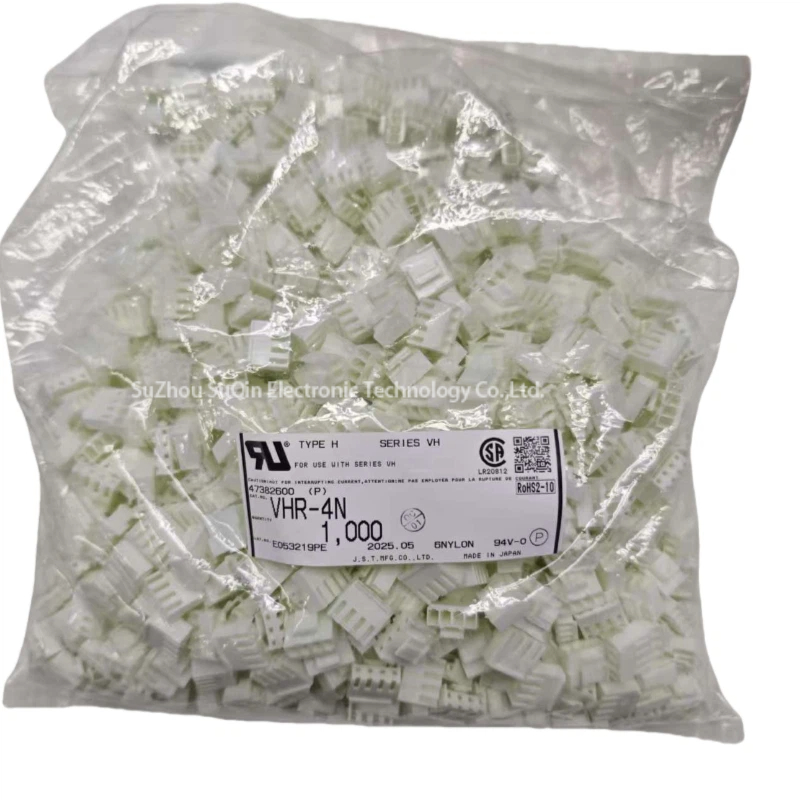

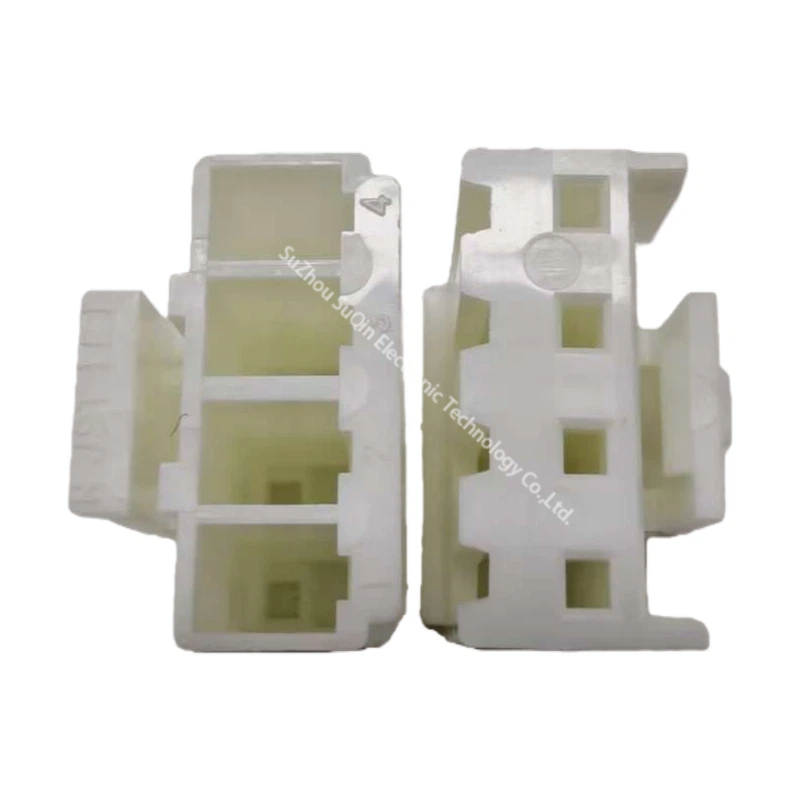

Prise JST VHR-4N Série VH | 4 positions, pas de 3,96 mm, Naturel

Description courte :

Fabricant : JST (Bornes sans soudure Japan)
Numéro de pièce : VHR-4N
Série : Série VH
Type de Connecteur : Boîtier de prise
Nombre de positions : 4 Positions, Rangée Unique
Pas : 3,96 mm (0,156″)
Type de contact : Fiche femelle (Crimp)
Capacité de courant : 10A AC/DC (Max, avec fil AWG #16)
Matériau du boîtier : Polyamide (PA6), Nylon 6, Couleur Naturelle
Température de Fonctionnement : -25°C à +85°C

Détail du produit

Étiquettes du produit

Boutique JST VHR-4N Boîtier de prise de la série VH. 4 positions, pas de 3,96 mm, capacité de courant de 10A. Doté d’un verrou à loquet sécurisé pour des connexions fiables d’alimentation et de signal entre fils et carte.

Aperçu des données

Attribut	Spécification
Marque	JST
Numéro de pièce	VHR-4N
Numéro de produit de base	VHR
Série	Série VH
Nombre de positions	4
Nombre de rangées	1
Pas (Interface de connexion)	3,96 mm (0,156 po)
Genre	Réseau (Boîtier pour prises femelles)
Type de fixation	Verrouillage à loquet
Type de montage	Suspendu librement (en ligne)
Capacité de courant	10A (Maximum)
Tension nominale	250V AC/DC
Matériau d'isolation	Polyamide (PA6), Nylon 6
Couleur	Naturel (Blanc/Translucide)
Température de fonctionnement	-25°C à 85°C

Détails du produit

Caractéristiques du produit	Avantages de l'ingénierie	Avantages pour le client
Haute capacité de courant (10A)	Conçu pour la transmission de haute puissance dans un encombrement réduit avec un pas de 3,96 mm.	Efficacité énergétique : Assez fiable pour les circuits d’alimentation à courant élevé tout en économisant de l’espace précieux sur la carte interne.
Verrouillage intégré à latch	Doté d’un mécanisme de verrouillage positif garantissant que la prise est solidement connectée à l’en-tête.	Résistance aux Vibrations : Garantit que la connexion reste intacte même sous contrainte mécanique ou vibration, évitant ainsi toute perte de puissance intermittente.
Terminaison par sertissage	Prise en charge du sertissage automatisé ou manuel à haute vitesse pour les contacts de prises femelles.	Assemblage économique : Simplifie la production de faisceaux de câbles, assurant une pression de contact constante et réduisant les coûts de main-d'œuvre.
Boîtier en polyamide (nylon 6)	Conçu avec un matériau durable, à haute isolation, résistant à l’usure et à l’exposition chimique.	Sécurité à Long Terme : Offre une excellente stabilité thermique et une résistance au feu, garantissant que le connecteur fonctionne en toute sécurité dans des environnements exigeants pour les consommateurs et l'industrie.

Notre avantage

● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit

● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.

● Informations complètes, livraison rapide
Réduction des intermédiaires

● Bon service après-vente
Réponse rapide, réponse professionnelle

● Garantie d'authenticité d'origine
Support de consultation professionnelle

● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.

Q1 : Quels terminaux de sertissage doivent être utilisés avec le boîtier VHR-4N?

A: Ce boîtier est compatible avec JST SVH-21T-P1.1 (pour AWG 22-18) ou SVH-41T-P1.1 (pour AWG 20-16) terminaux de sertissage femelles. Veuillez vous assurer de sélectionner le terminal correspondant à votre calibre de fil pour une connexion sécurisée.

Q2 : Le VHR-4N s'accouple-t-il avec des connecteurs d'en-tête PCB standard ?

A: Oui, la prise VHR-4N s'accouple avec les en-têtes de série JST VH (B4P-VH, B4PS-VH, etc.), qui sont disponibles en configurations d'entrée supérieure ou latérale pour des applications fil-vers-cartes.
