Boîtier de connecteur JST XA série 4 positions | Pas de 2,5 mm, style serti pour circuit imprimé
Description courte :
-
Marque/Série : Série JST / XA
-
Configuration : 4 Positions, Rangée Unique
-
Pas : 2,5 mm (0,098 po)
-
Type de Connecteur : Boîtier de sertissage de fil à carte
-
Capacité de courant/tension : 3A (AC/DC), 250V
-
Gaine de fil compatible : 28 AWG à 20 AWG
-
Matériau : Polyamide (PA66), Couleur Naturelle
-
Température de Fonctionnement : -25°C à +85°C
-
Remarque : Les contacts et les connecteurs d'accouplement sont vendus séparément.
Détail du produit
Étiquettes du produit
Boîtier de sertissage à 4 positions de la série JST XA. Pas de 2,5 mm, classé 3A/250V. Matériau durable PA66 (Naturel) pour des connexions sécurisées fil-plateau.
Aperçu des données
| Attribut | Spécification |
| Fabricant | JST |
| Série | Série XA |
| Type de produit | Boîtier de fil (Récipient) |
| Nombre de positions | 4 |
| Nombre de rangées | 1 |
| Pas | 2,5 mm (0,098 po) |
| Gamme de calibre de fil | 28 AWG à 20 AWG |
| Capacité de courant | 3 A |
| Tension nominale | 250 VAC/DC |
| Matériau du boîtier | Polyamide (PA66) |
| Couleur du boîtier | Naturel (Blanc) |
| Classement de inflammabilité | UL 94V-0 (Typique pour PA66) |
| Température de fonctionnement | -25°C à +85°C |
| Résistance d’isolement | Min 1 MOhms |
| Style de terminaison | Crimp |
| Style de montage | Montage par câble / Suspendu librement |
Caractéristiques du contact
Fixation sécurisée et compacte : Boîtier à 4 broches de la série JST XA
Mécanisme de verrouillage fiable Le boîtier de la série JST XA dispose d’un dispositif de verrouillage par friction intégré dans le corps.
-
Avantage : Ce design offre un clic tactile lors de l’accouplement et empêche la déconnexion accidentelle causée par la vibration ou la tension lors du routage des fils.
-
Avantage : Vous pouvez faire confiance à ce connecteur dans l’électronique grand public et les systèmes de contrôle industriel où la stabilité de la connexion est critique, réduisant les défaillances sur le terrain et les coûts de maintenance.
Manipulation polyvalente des fils (28-20 AWG) Conçu pour accepter une large gamme de calibres de fils à l’aide de 28 AWG à 20 AWG bornes de sertissage compatibles.
-
Avantage : Il offre une flexibilité pour diverses exigences en puissance et signal dans un format compact Pas de 2,5 mm empreinte.
-
Avantage : Cette polyvalence vous permet de standardiser une seule série de connecteurs pour plusieurs sous-circuits dans votre conception, simplifiant la gestion des stocks et les processus d'assemblage.
Matériau d'isolation de haute qualité Moulé à partir de Polyamide 66 (PA66), connu pour ses excellentes propriétés d'isolation électrique (1 MOhms minimum).
-
Avantage : Le matériau est robuste, léger, et conçu pour fonctionner entre -25°C et +85°C.
-
Avantage : Assure une durabilité et une sécurité à long terme (classement 250V) dans des conditions environnementales variées, ce qui en fait un choix fiable pour les appareils ménagers et les machines de jeu.
Notre avantage
● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit
● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.
● Informations complètes, livraison rapide
Réduction des intermédiaires
● Bon service après-vente
Réponse rapide, réponse professionnelle
● Garantie d'authenticité d'origine
Support de consultation professionnelle
● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.

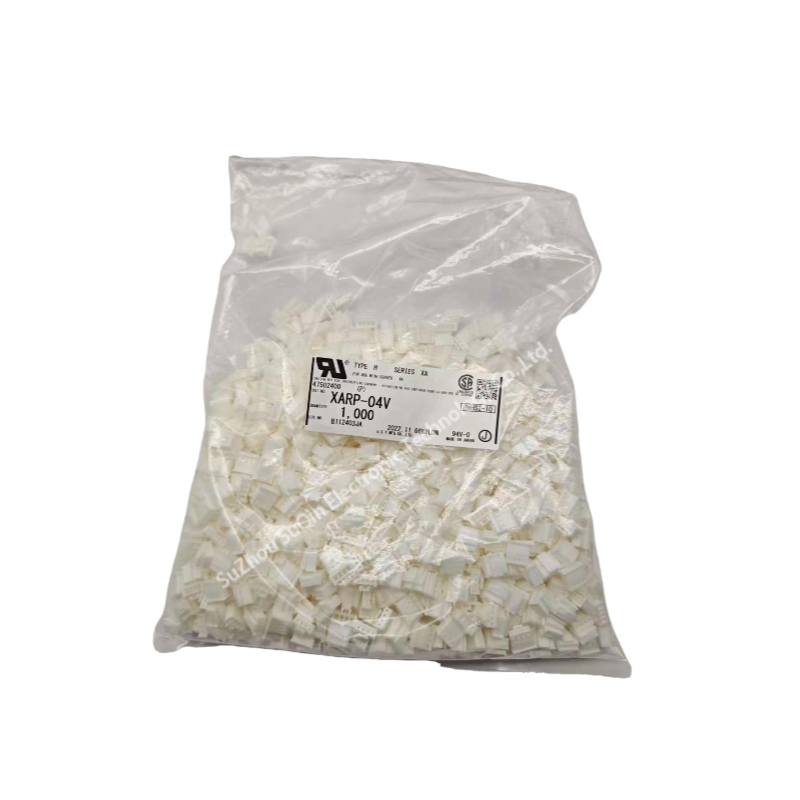

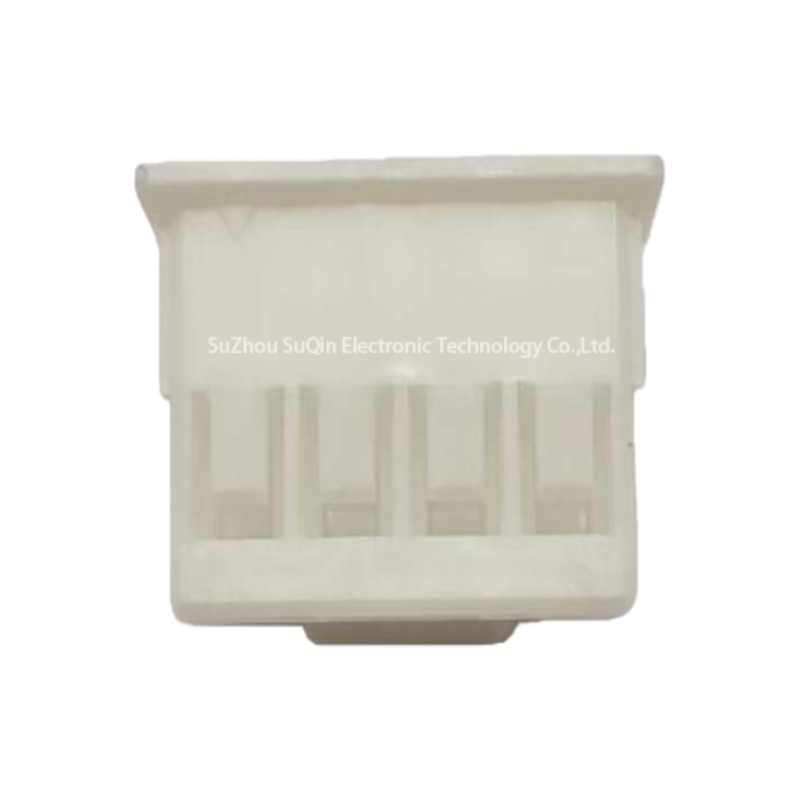

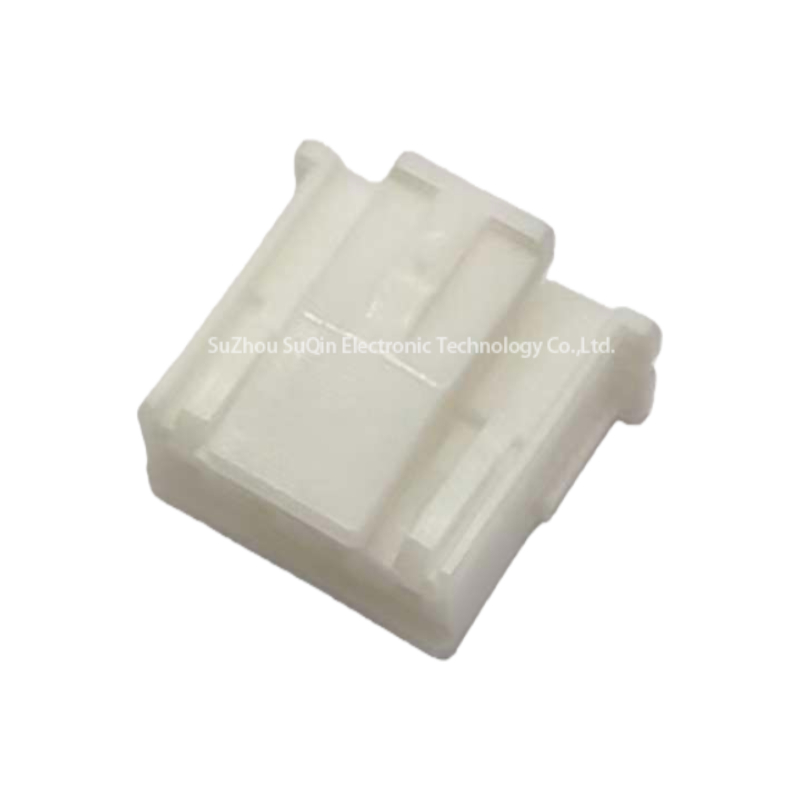

Affichage du produit
