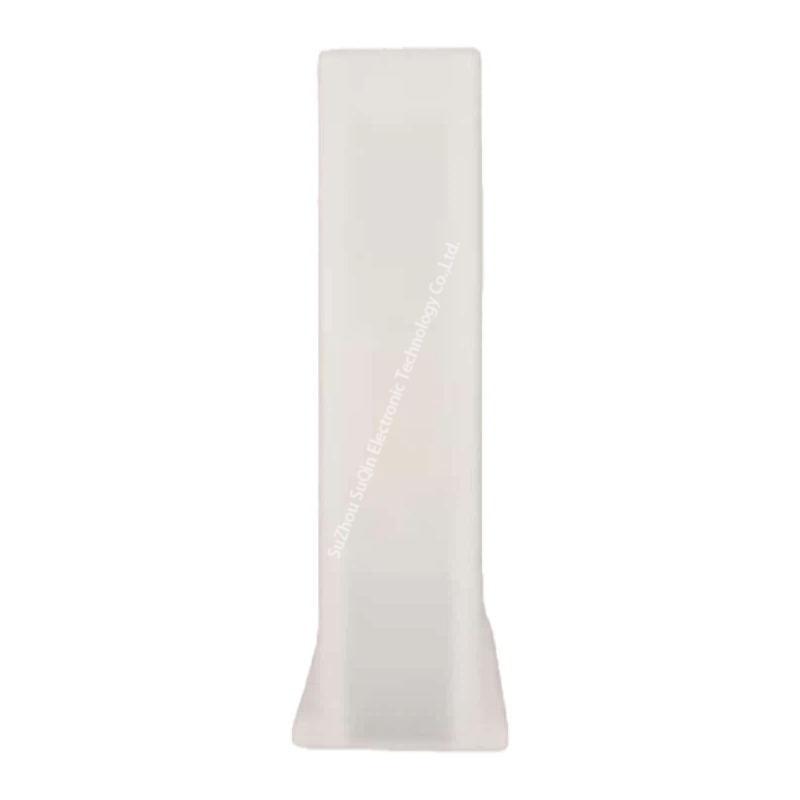

Fiche Mini-Fit Jr. Molex 39-01-3023 | Double rangée 2 positions, Naturel

Description courte :

Fabricant : Molex
Numéro de pièce : 39-01-3023 (5559-02P1)
Série : Mini-Fit Jr. (5559)
Type de Connecteur : Boîtier de prise
Nombre de positions : 2 Positions
Configuration : Rangée double, espacement de rangée de 4,20 mm (0,165″)
Type de contact : Broche mâle (crimp)
Type de fixation : Rampe de verrouillage intégrée
Matériau : Polyamide (PA66), Nylon 6/6 (UL 94V-2)
Couleur : Naturel (Blanc/Translucide)

Détail du produit

Étiquettes du produit

Acheter Molex 39-01-3023 Boîtier de connecteur Mini-Fit Jr. 2 positions, double rangée, couleur naturelle Nylon 6/6. Doté d'une rampe de verrouillage sécurisée pour les connexions électriques fil à fil. Compatible avec 39-01-3022.

Aperçu des données

Attribut	Spécification
Marque	Molex
Numéro de pièce	39-01-3023
Numéro d'alias	0039013023 / 5559-02P1
Série	Mini-Fit Jr. 5559
Type de connecteur	Fiche (Boîtier pour broches mâles)
Nombre de positions	2
Nombre de rangées	2
Espacement des rangées	4,20 mm (0,165 po)
Type de montage	Suspendu librement (en ligne)
Type de fixation	Rampe de verrouillage
Matériau d'isolation	Polyamide (PA66), Nylon 6/6
Couleur	Naturel
Plage de température	-40°C à 105°C
Tension nominale	600 V
Inflammabilité	UL 94V-2

Détails du produit

Caractéristiques du produit	Avantages de l'ingénierie	Avantages pour le client
Profil standard Mini-Fit Jr. 5559	Entièrement compatible avec tous les boîtiers de réceptacle Mini-Fit Jr. (Série 5557).	Intégration transparente : Permet des connexions rapides fil à fil avec des pièces standard de l'industrie, réduisant le temps de conception et la complexité d'approvisionnement.
Rampe de verrouillage intégrée	Doté d'une rampe robuste qui s'enclenche solidement dans le loquet du réceptacle de mâture.	Connexion sécurisée : Empêche le débranchement accidentel causé par la tension du câble ou de fortes vibrations, assurant une alimentation électrique continue dans les systèmes critiques.
Isolation en Nylon 6/6 (PA66)	Matériau thermoplastique haute performance offrant une excellente résistance diélectrique et une résistance à la chaleur.	Sécurité renforcée : Fonctionne de manière fiable de -40°C à +105°C, répondant aux normes de sécurité industrielles rigoureuses pour les chemins de puissance haute tension et haute courant.

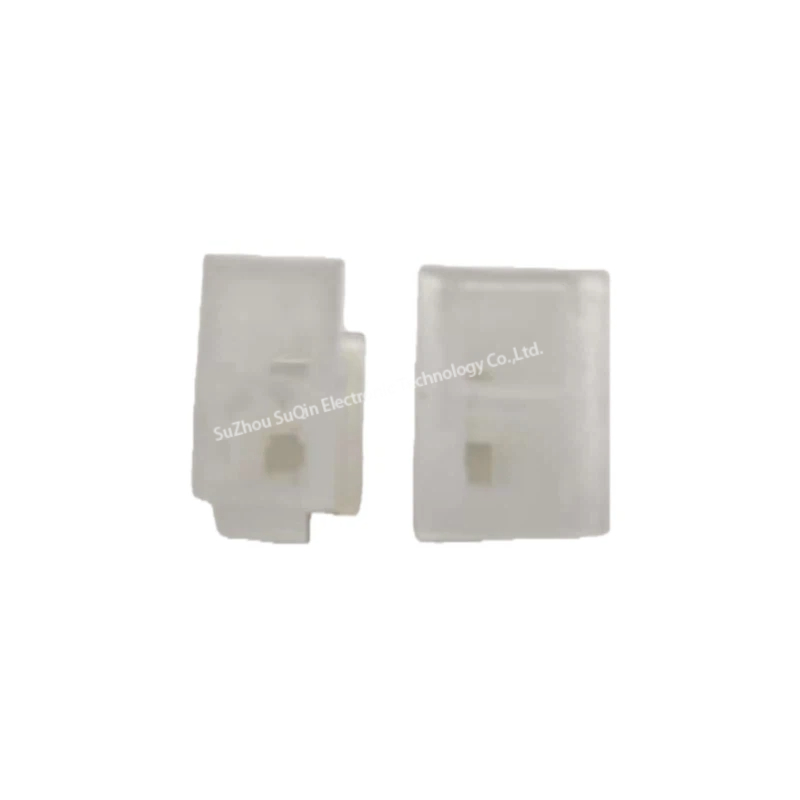

Boîtier entièrement polarisé	Conçu avec des formes uniques pour garantir que la fiche ne peut être insérée que dans une seule orientation.	Assemblage à toute épreuve : Élimine le risque de connexion croisée lors de l'installation, protégeant les composants électroniques sensibles contre les dommages liés à la polarité inversée.

Notre avantage

● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit

● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.

● Informations complètes, livraison rapide
Réduction des intermédiaires

● Bon service après-vente
Réponse rapide, réponse professionnelle

● Garantie d'authenticité d'origine
Support de consultation professionnelle

● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.

Q1 : Quels terminaux à sertir sont utilisés avec la fiche 39-01-3023 ?

A: Ce boîtier de fiche nécessite Terminaisons à sertir mâles de la série Molex 5558. Nous proposons ces derniers dans différentes tailles de fil (généralement 18-24 AWG) et options de plaquage (étain ou or).
