Molex 3901-3022 Mini-Fit Jr. Récipient | 2 positions Double rangée, 4,2 mm

Description courte :

Fabricant : Molex
Numéro de pièce : 39-01-3022 (5557-02R1)
Série : Mini-Fit Jr. (5557)
Nombre de positions : 2 Positions
Configuration : Double rangée, pas de 4,2 mm
Capacité de courant : Jusqu'à 13A (Ha haute puissance)
Tension nominale : 600V AC/DC
Style de terminaison : Crimp (Contact à fiche)
Température de fonctionnement : -40°C à +105°C
Matériau du boîtier : Nylon (UL 94 V-2)

Détail du produit

Étiquettes du produit

Acheter le boîtier du connecteur Molex 39-01-3022 Mini-Fit Jr. 2 positions, double rangée, pas de 4,2 mm, capacité de courant de 13A. Idéal pour les applications d'alimentation et de signal de fil à carte/fil à fil chez Suqin SZ Connectors.

Aperçu des données

Attribut	Spécification
Marque	Molex
Numéro de pièce	3901-3022
Numéro d'alias	39013022 / 5557-02R1 / 0039013022
Nom commercial	Mini-Fit Jr.
Nombre de positions	2
Nombre de rangées	2
Pas (Interface de connexion)	4,20 mm (0,165 po)
Espacement des rangées	4,20 mm (0,165 po)
Genre	Récipient (Boîtier femelle)
Capacité de courant	13 A Max
Tension nominale	600 V
Matériau du boîtier	Nylon, couleur naturelle
Classement de inflammabilité	UL 94 V-2
Style de montage	Montage par câble / Suspendu librement
Plage de température	-40°C à +105°C
Poids unitaire	0,023316 oz

Détails du produit

Caractéristiques du produit	Avantages de l'ingénierie	Avantages pour le client
Interface Mini-Fit Jr. conforme aux normes industrielles	Compatible avec un vaste écosystème de connecteurs et fiches à pas de 4,2 mm.	Polyvalence mondiale : Simplifie les processus de conception et garantit une approvisionnement facile en pièces de rechange pour alimentations, serveurs et appareils ménagers.
Capacité de courant élevée (13A)	Conçu avec un boîtier en nylon à haute conductivité pour supporter jusqu'à 13A par circuit.	Distribution d'énergie fiable : Gère les demandes de haute puissance dans une empreinte compacte, empêchant la surchauffe et assurant la stabilité à long terme du système.
Mécanisme de verrouillage positif	Équipé d'un loquet à pouce entièrement intégré pour un raccordement sécurisé avec retour sonore.	Résistance aux Vibrations : Garantit que la connexion reste verrouillée sous stress mécanique, évitant les arrêts accidentels et les risques pour la sécurité.

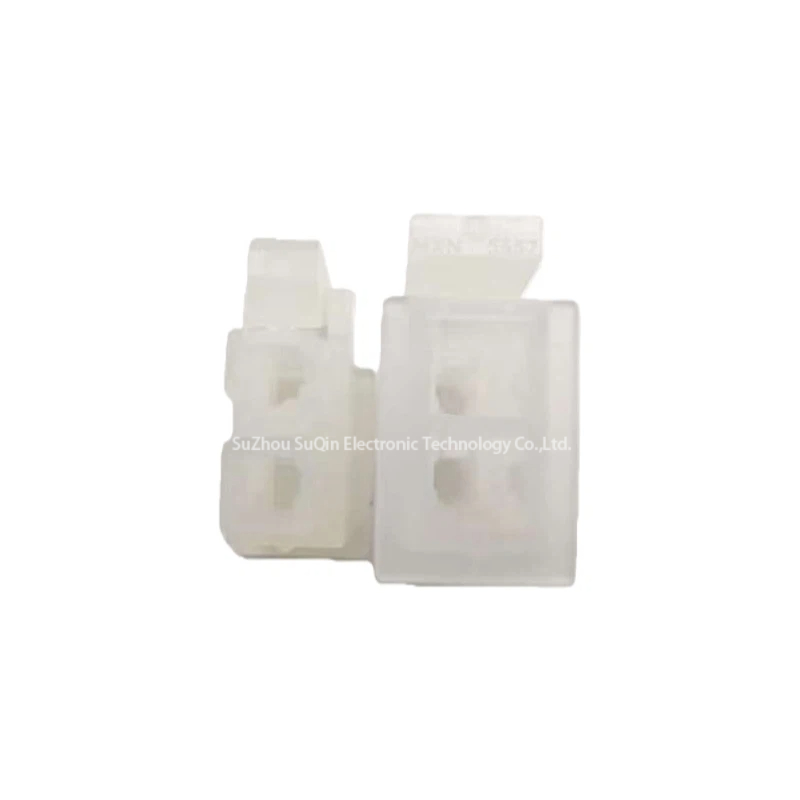

Conception polarisée et codée par clé	Moulé avec des formes spécifiques pour empêcher une orientation incorrecte lors de l'assemblage.	Installation à l'épreuve des erreurs : Réduit considérablement le risque de mauvais branchement sur les lignes de production, garantissant une intégrité électrique constante à chaque fois.

Notre avantage

● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit

● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.

● Informations complètes, livraison rapide
Réduction des intermédiaires

● Bon service après-vente
Réponse rapide, réponse professionnelle

● Garantie d'authenticité d'origine
Support de consultation professionnelle

● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.

Q1 : Quels broches de terminal dois-je utiliser avec le boîtier 3901-3022 ?

A: Ce réceptacle est conçu pour Terminaisons à sertir femelles de la série Molex 5556. Selon vos besoins en courant et en calibre de fil, vous pouvez choisir entre des options de plaquage en étain ou en or.

Q2 : Puis-je utiliser cela pour des connexions fil à fil ?

A: Oui, le 39-01-3022 est polyvalent. Il peut se connecter avec des connecteurs verticaux / à angle droit Mini-Fit Jr. pour des applications fil-plateau, ou avec des boîtiers de prise de la série 3901-2021 pour des connexions fil à fil.
