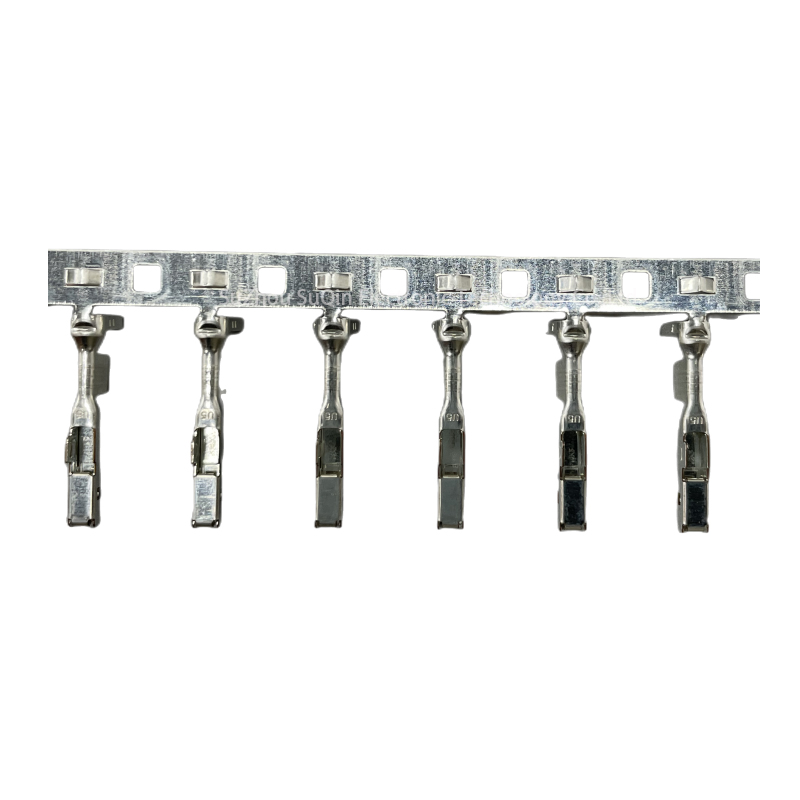

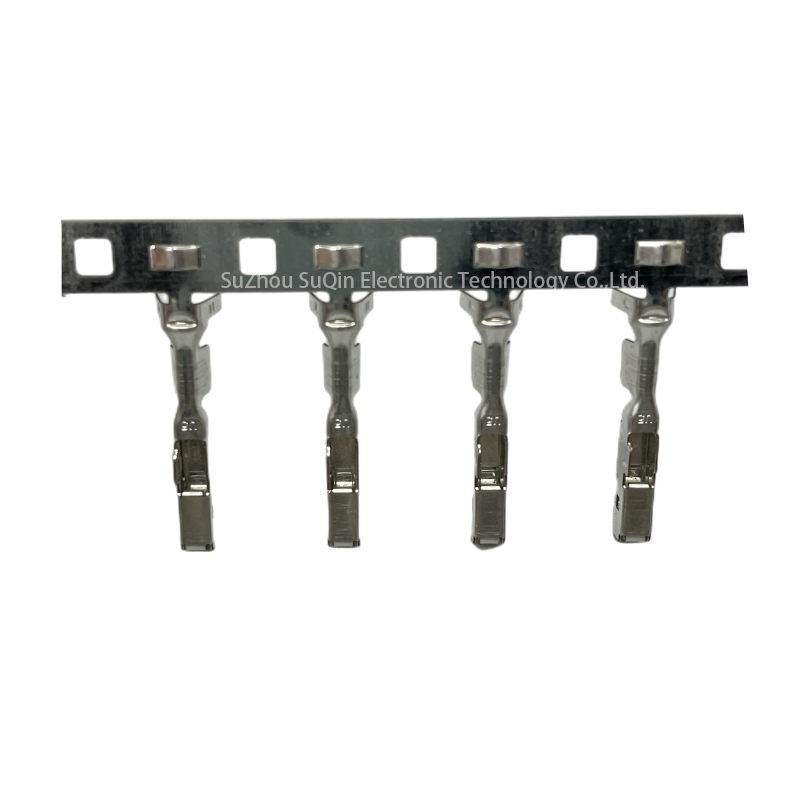

Connecteur de voiture femelle Yazaki 7116-4103-02 | Série HV/HVN 15A 300V

Description courte :

Fabricant : Yazaki (矢崎)
Numéro de pièce : 7116-4103-02
Type de terminal : Terminal de prise femelle
Capacité de courant : 15A par contact (continu)
Tension nominale : Jusqu'à 300V
Gamme de fils : Fil AWG 22–14 (0,50 – 1,50 mm²)
Température de fonctionnement : -40°C à +125°C
Revêtement de contact : Nickelage à l'étain (anti-oxydation)
Terminaison : Type de sertissage
Application Principale : Distribution de puissance, moteurs de soufflante et éclairage automobile.

Détail du produit

Étiquettes du produit

Boutique Yazaki original 7116-4103-02 Bornes de sertissage féminines. Caractéristiques : capacité de courant de 15A, tension de 300V, et contact plaqué en étain. Conçues pour les connecteurs de série HV/HVN automobiles avec protection IP.

Aperçu des données

Catégorie d'attribut	Spécification Technique
Marque	Yazaki (矢崎)
Modèle	7116-4103-02
Genre du terminal	Femme (Prise)
Capacité de courant	15 A
Tension nominale	300 V
Taille de fil compatible	0,50 mm² – 1,50 mm² (AWG 14-22)
Espacement du pas	9,53 mm
Matériau de plaquage	Plombé en étain (Sn)
Matériau de base du contact	Alliage de cuivre
Température de fonctionnement	-40°C à +125°C [-40°F à +257°F]
Compatibilité de la série	Série HV / HVN
Emballage	Rouleau / Bande (pour sertissage automatisé)

Détails du produit

Caractéristiques et spécifications d'ingénierie	Avantages Techniques & d'Assemblage	Avantages stratégiques pour l'entreprise
Cuivre à haute conductivité avec plaquage en étain	Fournit un chemin à faible résistance et protège l'interface de contact contre les environnements corrosifs et le frottement.	Performance stable du système : Minimise les chutes de tension et la chaleur accumulée, assurant la longévité des modules électroniques critiques du véhicule.
Lances de verrouillage secondaire intégrées	Conçues spécifiquement pour s'enclencher solidement dans le boîtier, empêchant le “ push-out ” du terminal lors de l'assemblage.	Qualité de production élevée : Réduit le temps d'inspection manuelle et élimine les retouches coûteuses de faisceaux causées par des terminaux mal insérés.
Large gamme de fils 14-22 AWG	Une borne permet d'accueillir plusieurs calibres de fils (0,5 à 1,5 mm²), offrant une flexibilité exceptionnelle pour le câblage.	Optimisation de l'inventaire : Permet aux départements achats de réduire le nombre de références SKU en utilisant une borne universelle pour divers circuits à différents niveaux de puissance.
Compatibilité avec le PA66 de qualité automobile	Conçu pour s'adapter parfaitement aux boîtiers ignifuges de la série Yazaki HV/HVN (UL 94V-0).	Conformité mondiale en matière de sécurité : Répond aux normes internationales de sécurité automobile pour la résistance au feu et aux vibrations, simplifiant votre accès à l'exportation mondiale.

Notre avantage

● Diversification de l'approvisionnement par marque,
Achats pratiques en un seul endroit

● Couvre un large éventail de domaines
Automobile, électromécanique, industriel, communication, etc.

● Informations complètes, livraison rapide
Réduction des intermédiaires

● Bon service après-vente
Réponse rapide, réponse professionnelle

● Garantie d'authenticité d'origine
Support de consultation professionnelle

● Problèmes après-vente
Assurez-vous que les produits originaux importés sont authentiques. En cas de problème de qualité, il sera résolu dans un délai d'un mois après réception des marchandises.

Q1 : Puis-je utiliser la borne 7116-4103-02 pour des applications non scellées ?

A: Oui. Bien que la série HV de Yazaki inclue souvent des versions scellées, cette borne spécifique est conçue pour s'adapter à l'architecture de la série HV/HVN. Si elle est utilisée dans un boîtier scellé, elle doit être associée au bon joint de fil (bouchon en caoutchouc) pour atteindre son indice de protection IP.

Q2 : Quelle est la capacité de courant continu maximale que cette borne peut supporter ?

A: Le 7116-4103-02 est évalué pour 15A par contact. Cependant, la capacité réelle peut varier en fonction du calibre de fil utilisé (par exemple, AWG 14 supportera un courant plus élevé que AWG 22) et de la température ambiante de l'environnement.

Q3 : Le placage à l'étain empêche-t-il la corrosion dans les environnements salins ?

A: Oui, le l'électroplacage à l'étain offre une barrière protectrice contre l'oxydation. Pour les environnements extrêmes, assurez-vous que la borne est bien insérée dans un boîtier Yazaki scellé pour offrir une protection supplémentaire contre l'humidité et les agents corrosifs.
