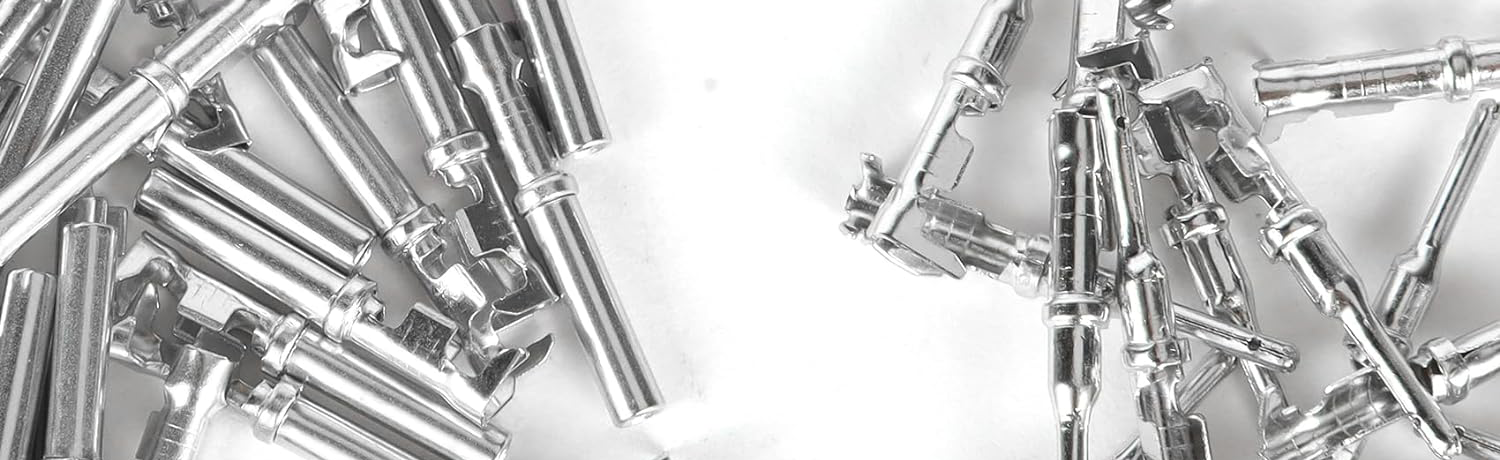

Tuntuɓar fil wani ɓangaren lantarki ne wanda galibi ana amfani dashi don kafa haɗin da'ira don watsa siginar lantarki, wuta, ko bayanai tsakanin na'urorin lantarki.Yawancin lokaci ana yin shi da ƙarfe kuma yana da ɓangaren filogi mai tsayi, ana saka ƙarshensa ɗaya a cikin ma'ajin haɗin kai, ɗayan kuma yana haɗa da kewaye.Babban aikin fil shine samar da ingantaccen haɗin lantarki wanda ke ba da damar sadarwa, iko, ko canja wurin bayanai tsakanin na'urorin lantarki.
Tuntuɓi filKu zo cikin nau'ikan nau'ikan iri iri, ciki har da fille guda ɗaya, fil-fil-springed pin marmashi, don dacewa da aikace-aikace daban-daban.Yawancin lokaci suna da daidaitattun girma da tazara don tabbatar da haɗin kai, kuma ana amfani da su sosai a fannoni daban-daban, gami da sadarwar lantarki, kwamfutoci, motoci, kayan aikin likita, da sauransu, don haɗa na'urori da sassa daban-daban.
Matsayin fil mai haɗawa
Ana amfani da ma'aunin fil ɗin tuntuɓar don tabbatar da ma'amala da musanyawa na ma'ajin haɗin haɗi da fil ta yadda za a iya haɗa masu haɗin masana'anta daban-daban ba tare da wata matsala ba a aikace-aikace iri-iri.
1. MIL-STD-83513: Ma'auni na soja don ƙananan haɗe-haɗe, musamman don sararin samaniya da aikace-aikacen soja.
2. IEC 60603-2: Ma'auni da Hukumar Kula da Wutar Lantarki ta Duniya (IEC) ta bayar wanda ke rufe nau'ikan haɗin kai iri-iri, gami da haɗin D-Sub, masu haɗa madauwari, da ƙari.
3. IEC 61076: Wannan shine ma'aunin da aka yi amfani da shi don masu haɗin masana'antu, ciki har da nau'o'in haɗin kai, kamar M12, M8, da sauransu.
4. IEEE 488 (GPIB): Ana amfani da ita don haɗin haɗin Bus ɗin Kayan Aikin Gabaɗaya, waɗanda ake amfani da su don haɗawa tsakanin na'urorin aunawa da kayan aiki.
5. RJ45 (TIA/EIA-568): Daidaitaccen haɗin yanar gizo, gami da masu haɗin Ethernet.
6. USB (Universal Serial Bus): Matsayin USB yana bayyana nau'ikan haɗin kebul daban-daban, gami da USB-A, USB-B, Micro USB, USB-C, da sauransu.
7. HDMI (Maɗaukakin Ƙididdigar Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwararren Ƙwaƙwalwa na Ƙadda ) ya yi ya shafi haɗin haɗin yanar gizo mai mahimmanci, ciki har da bidiyo da sauti.
8. Ka'idodin Haɗin PCB: Waɗannan ƙa'idodin suna bayyana tazara, siffa, da girman fil da kwasfa don tabbatar da cewa ana iya daidaita su daidai a kan allon da'ira da aka buga.

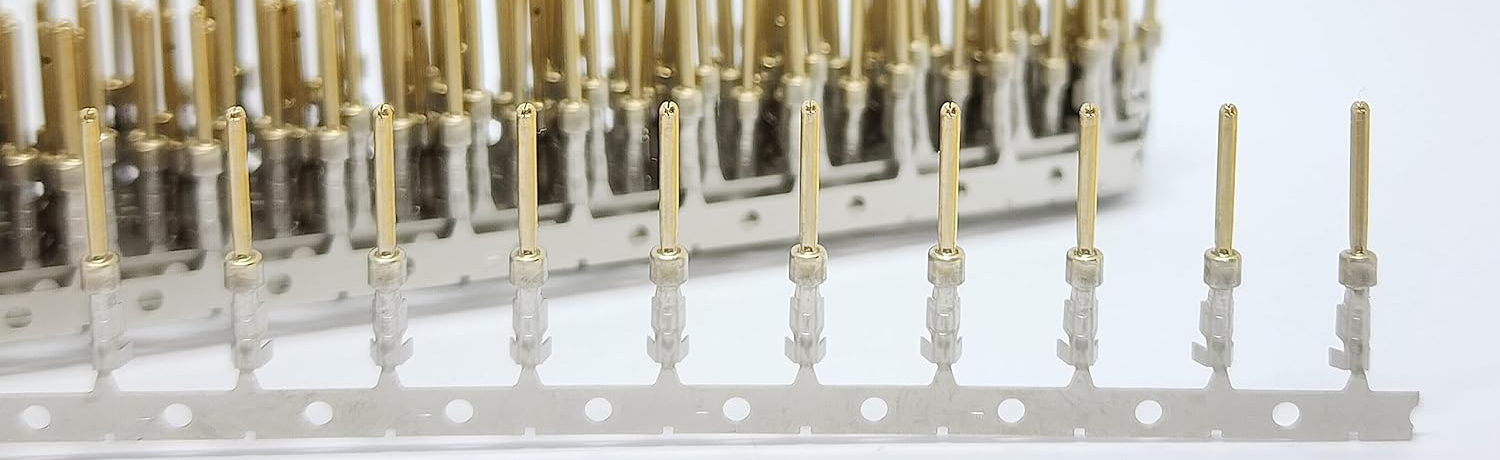

Yadda ake murƙushe fil masu haɗawa
Galibi ana haɗa lambobin soket zuwa wayoyi, igiyoyi, ko bugu da allunan da'ira ta hanyar kutsawa.Crimping hanya ce ta gama gari wacce ke tabbatar da tsayayyen haɗin lantarki ta hanyar amfani da matsi mai dacewa don ɗaure fil zuwa waya ko allo.
1. Shirya kayan aiki da kayan aiki: Da farko, kuna buƙatar shirya wasu kayan aiki da kayan aiki, gami da fitilun masu haɗawa, wayoyi ko igiyoyi, da kayan aikin crimping (yawanci crimping pliers ko crimping inji).
2. Tsari: Idan kana haɗa wayoyi ko igiyoyi, kana buƙatar amfani da kayan aikin cirewa don cire rufin don fallasa wani tsayin waya.
3. Zaɓi fil ɗin da suka dace: Dangane da nau'i da ƙirar mai haɗawa, zaɓi fil ɗin haɗin da suka dace.
4. Saka fil: Saka fil a cikin ɓangaren waya ko kebul da aka fallasa.Tabbatar cewa an shigar da fil ɗin gabaɗaya kuma suna cikin kusanci da wayoyi.
5. Shigar da mai haɗawa: Sanya mai haɗawa tare da ƙarshen fil a cikin matsayi na crimp na kayan aiki.
6. Aiwatar da matsa lamba: Yin amfani da kayan aiki na crimping, yi amfani da adadin ƙarfin da ya dace don yin haɗin kai tsakanin masu haɗawa da waya ko kebul.Wannan yawanci yana haifar da ɓangaren ƙarfe na fil ɗin ana danna tare, yana tabbatar da ingantaccen haɗin lantarki.Wannan yana tabbatar da ingantaccen haɗin lantarki.
7. Duba hanyar haɗi: Bayan kammala kullun, ya kamata a bincika haɗin a hankali don tabbatar da cewa an haɗa fil ɗin zuwa waya ko na USB kuma babu sako-sako ko motsi.Hakanan ana iya bincika ingancin haɗin wutar lantarki ta amfani da kayan aunawa.
Lura cewa crimping yana buƙatar kayan aiki masu dacewa da ƙwarewa don tabbatar da haɗin kai mai kyau.Idan wanda ba a sani ba ko rashin kwarewa tare da wannan tsari, yana da kyau a nemi taimakon ƙwararru don tabbatar da haɗin gwiwa mai aminci da aminci.
Yadda ake cire lambobin sadarwa
Don cire ƙugiya, yawanci ya zama dole a yi hankali kuma a bi matakai masu zuwa.
1. Shirye-shiryen Kayan aiki: Shirya wasu ƙananan kayan aiki, kamar ƙaramin screwdriver, ƙwanƙwasa bakin ciki, ko kayan aikin cire fil na musamman don taimakawa cire fil.
2. Nemo wurin fil ɗin: Na farko, ƙayyade wurin fil ɗin.Ana iya haɗa fil ɗin zuwa kwasfa, allon kewayawa, ko wayoyi.Tabbatar cewa zaku iya gano daidai wurin fil ɗin.
3. Karɓa da kulawa: Yi amfani da kayan aiki don yin motsi a hankali a kusa da fil.Kar a yi amfani da adadin da ya wuce kima don gujewa lalata fil ko abubuwan da ke kewaye.Wasu fil ɗin na iya samun hanyar kullewa wanda ke buƙatar buɗewa don cire su.
4. Buše Pin: Idan fil ɗin suna da hanyar kullewa, fara gwada buɗe su.Wannan yawanci ya ƙunshi latsawa a hankali ko ɗaga sama akan na'urar kullewa akan fil.
5. Cire da kayan aiki: Yi amfani da kayan aiki don cire fil a hankali daga soket, allon kewayawa, ko wayoyi.Tabbatar cewa kar a lalata soket ko wasu sassa masu haɗawa yayin wannan aikin.
6. Duba fil: Da zarar an cire fil, duba yanayin su.Tabbatar cewa bai lalace ba domin a sake amfani da shi idan an buƙata.
7. Yi rikodin kuma yi alama: Idan kuna shirin sake haɗa fil ɗin, ana ba da shawarar cewa ku yi rikodin matsayi da daidaitawar fil ɗin don tabbatar da haɗin haɗin da ya dace.
Lura cewa cire fil ɗin na iya buƙatar ɗan haƙuri da kulawa a hankali, musamman ma a cikin matsatsun wurare ko tare da hanyoyin kullewa.Idan ba ku da tabbacin yadda ake cire fil ɗin, ko kuma idan sun kasance masu rikitarwa sosai, yana da kyau a nemi ƙwararru ko ƙwararru don taimako don guje wa lalacewa ga masu haɗawa ko wasu kayan aiki.
